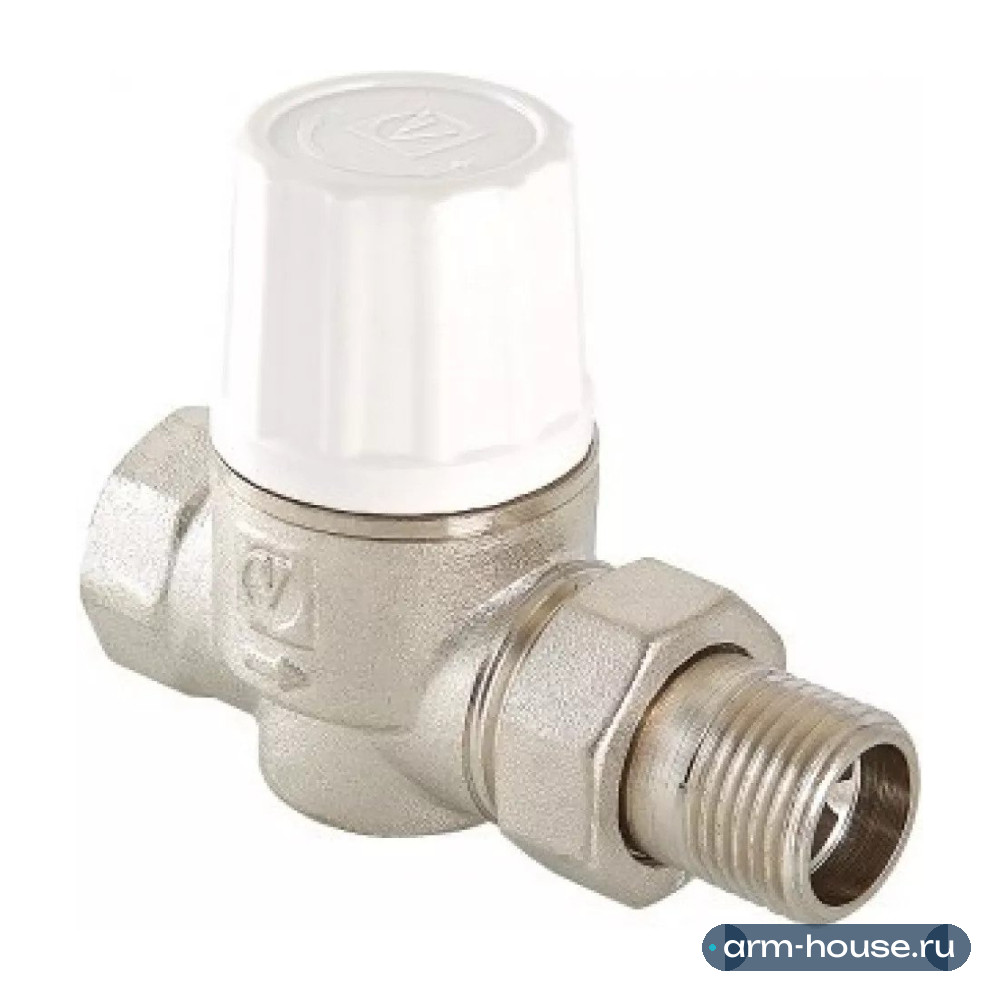

Прямой латунный термостатический клапан Valtec VT.034.N.04 предназначен для ручного или автоматического регулирования расхода теплоносителя через отопительный прибор. Для автоматического регулирования комплектуется термостатической головкой или сервоприводом, управляемым комнатным термостатом или контроллером. Использование регулирующих клапанов VALTEC c термостатической головкой позволяет автоматически поддерживать заданную температуру в помещении с точностью до 1°С. Наличие полусгона даёт возможность монтировать и демонтировать клапан без демонтажа трубопровода. Ремонтопригодный. Рабочая температура – до 120°С, давление – до 10 бар. Резьба трубных присоединений – внутренняя/наружная, 1/2", для термостатической головки или сервопривода – наружная, М30 x 1,5. Повышенная пропускная способность клапана позволяет использовать его в однотрубных системах. Вес изделия составляет 285 г.
Конструкция
1 - корпус из латуни CW617N 2 - крышка корпуса из латуни CW617N 3 - уплотнительное кольцо крышки из EPDM 4 - регулировочный колпачок из пластика ABS 5 - опора пружины из латуни CW614N 6 - золотник из латуни CW614N 7 - шток из нерж.стали AISI 304 8 - сальниковая гайка из латуни CW614N 9 - уплотнительное кольцо сальниковой гайки из EPDM 10 - пружина из нерж.стали AISI 304 11 - уплотнительное кольцо штока из EPDM 12 - золотниковая прокладка из EPDM PEROX 13 - патрубок полусгона из латуни CW617N 14 - накидная гайка полусгона из латуни CW617N 15 - уплотнительное кольцо полусгона из EPDM
Указания по монтажу
Клапан должен монтироваться таким образом, чтобы на него не передавались продольные, поперечные усилия и моменты от трубопровода. При использовании термостатической головки или сервопривода, колпачок ручной регулировки должен быть снят. Направление потока теплоносителя должно совпадать с направлением стрелки на корпусе клапана. Использование при монтаже клапана рычажных ключей не допускается. При монтаже термоголовки на клапан, она должна быть установлена в положение максимального открытия (наибольшее значение по шкале). Перед запуском в эксплуатацию система отопления должна быть подвергнута гидравлическим испытаниям давлением, в 1,5 раза превышающем рабочее, но не менее 6 бар.
Указания по эксплуатации
При установке клапана на отопительные приборы в однотрубных системах отопления, перед клапаном обязательно должен устраиваться обводной участок (байпас). Установка запорной и регулирующей арматуры на байпасе не допускается. Разборка клапана допускается только при слитом теплоносителе. Полное перекрытие клапана обеспечивается только полным закручиванием колпачка ручной регулировки. Термоголовка полностью клапан не перекрывает (защита от замораживания). Клапан должен устанавливаться на трубопроводе таким образом, чтобы восходящий тепловой поток от труб не воздействовал на термоголовку. Не допускается замерзание рабочей среды внутри клапана.
Характеристики
Как установить
- РазметкаРадиатор вешают под окном: примерно 10 см от пола, 10 см от подоконника и 3–5 см от стены — для свободной циркуляции воздуха.
- КронштейныКрепление к несущей стене строго по уровню; комплект кронштейнов — по весу и типу радиатора.
- АрматураТермостатический клапан на подаче, запорный — на обратке (или узел нижнего подключения), воздухоотводчик сверху.
- ПодключениеТрубы подключают без натяга, соединения уплотняют подходящим материалом.
