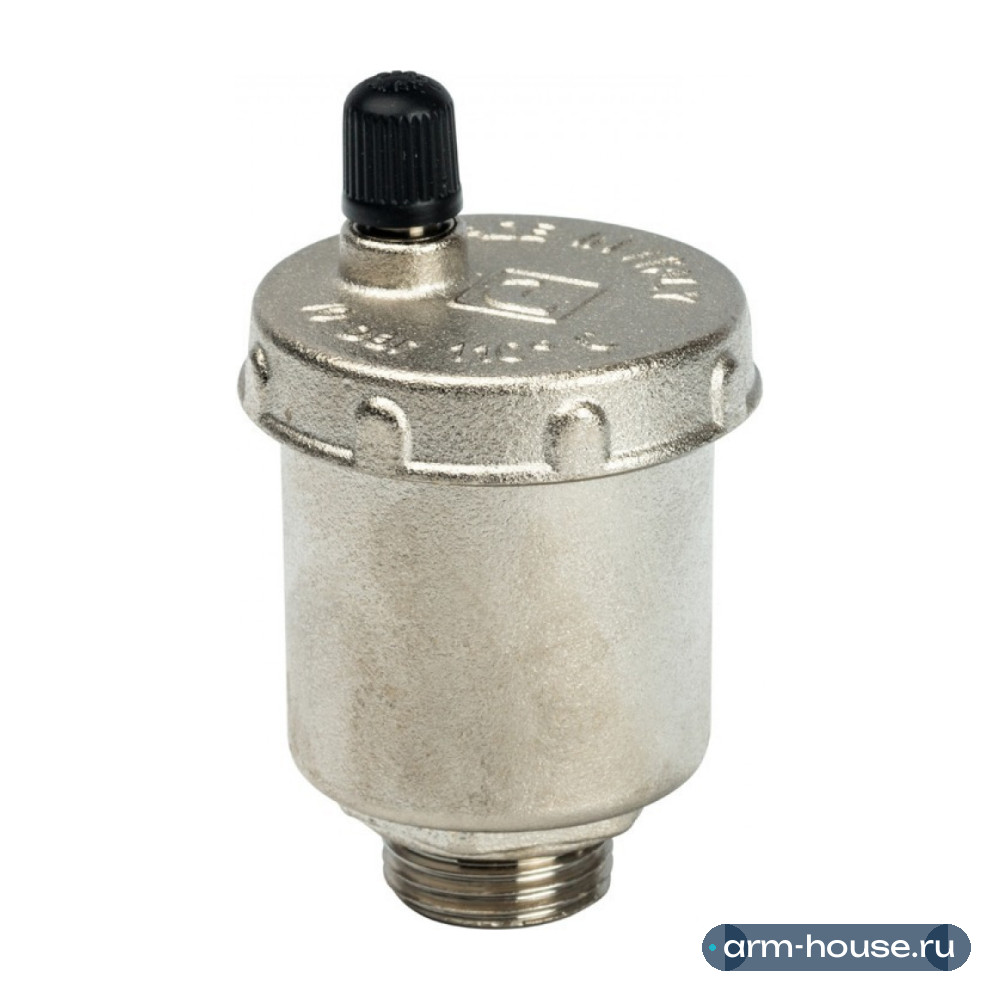

Воздухоотводчик Stout 1/2" автоматический с вертикальным выпуском (SVS-1011-000015) предназначен для удаления воздуха из трубопроводов и оборудования инженерных систем зданий и сооружений в процессе их эксплуатации или при заполнении водой. Воздухоотводчик Стаут также обеспечивает свободный вход воздуха в систему при её опорожнении.
Конструкция и материалы
1 - корпус из латуни EN 1982-CB754S; 2 - крышка из латуни CW617N; 3 - седло из латуни CW614N; 4 - внутренние механизмы из полиацеталя (ПОМ); 5 - уплотнение седла из NBR; 6 - уплотнительные кольца из NBR; 7 - поплавок из высокопрочного полипропилена; 8 - пружина из нержавеющей стали AISI 302.
Принцип работыАвтоматический воздухоотводчик Stout SVS-1011-000015 работает следующим образом. При наличии в трубопроводной системе и воздуха поплавок (7) под собственным весом опущен вниз. В этом положении он через рычаг отклоняет затвор (4) от его оси. При этом образуется щель между уплотнением затвора (5) и седлом воздуховыпускного штуцера (3) , через которую воздух свободно выходит в атмосферу. Когда трубопровод и полость воздухоотводчика заполняется водой, поплавок всплывает и перестает воздействовать на рычаг, пружина (8) возвращает затвор в исходное положение и плотно прижимает его к седлу, препятствуя выходу из системы воды.
Габариты воздухоотводчика Stout SVS-1011-000015
G -1/2" D - 46 мм H - 70,5 мм H1 - 58 мм l - 10,5 мм
Условия эксплуатацииВоздухоотводчик Stout 1/2" автоматический с вертикальным выпуском SVS-1011-000015 может использоваться с водой и водным раствором гликолей (с концентрацией не более 50%). Температура рабочей среды должна находиться в пределах от 0°C до +110°C . Воздухоотводчик Стоут рассчитан на давление 10 бар.
Рекомендации по монтажу автоматических воздухоотводчиков Стаут
При монтаже корпус воздухоотводчика следует располагать строго в вертикальном положении .
Перед воздухоотводчиком рекомендуется предусматривать запорную арматуру или специальный отсечной клапан, который позволяет без опорожнения трубопроводной сети демонтировать воздухоотводчик.
Герметизацию резьбовых присоединений, для которых не предусмотрены уплотнительные кольца, следует выполнять материалами в соответствии с требованиями CП 73.1330.2012 «Внутренние санитарнотехнические системы зданий».
После монтажа необходимо немного открутить защитный колпачок на воздухоотводчике для обеспечения свободного выхода из него воздуха.
Во время эксплуатации трубопроводной системы следует периодически аккуратно прочищать воздуховыпускное отверстие воздухоотводчика, чтобы не повредить уплотнение на затворе. При появлении из отверстия течи необходимо провести ревизию воздухоотводчика и, при необходимости, его заменить.
Внимание! При монтаже и эксплуатации автоматических воздухоотводчиков, применение рычажных газовых ключей категорически запрещено .
Характеристики
Как установить
- РазметкаРадиатор вешают под окном: примерно 10 см от пола, 10 см от подоконника и 3–5 см от стены — для свободной циркуляции воздуха.
- КронштейныКрепление к несущей стене строго по уровню; комплект кронштейнов — по весу и типу радиатора.
- АрматураТермостатический клапан на подаче, запорный — на обратке (или узел нижнего подключения), воздухоотводчик сверху.
- ПодключениеТрубы подключают без натяга, соединения уплотняют подходящим материалом.
