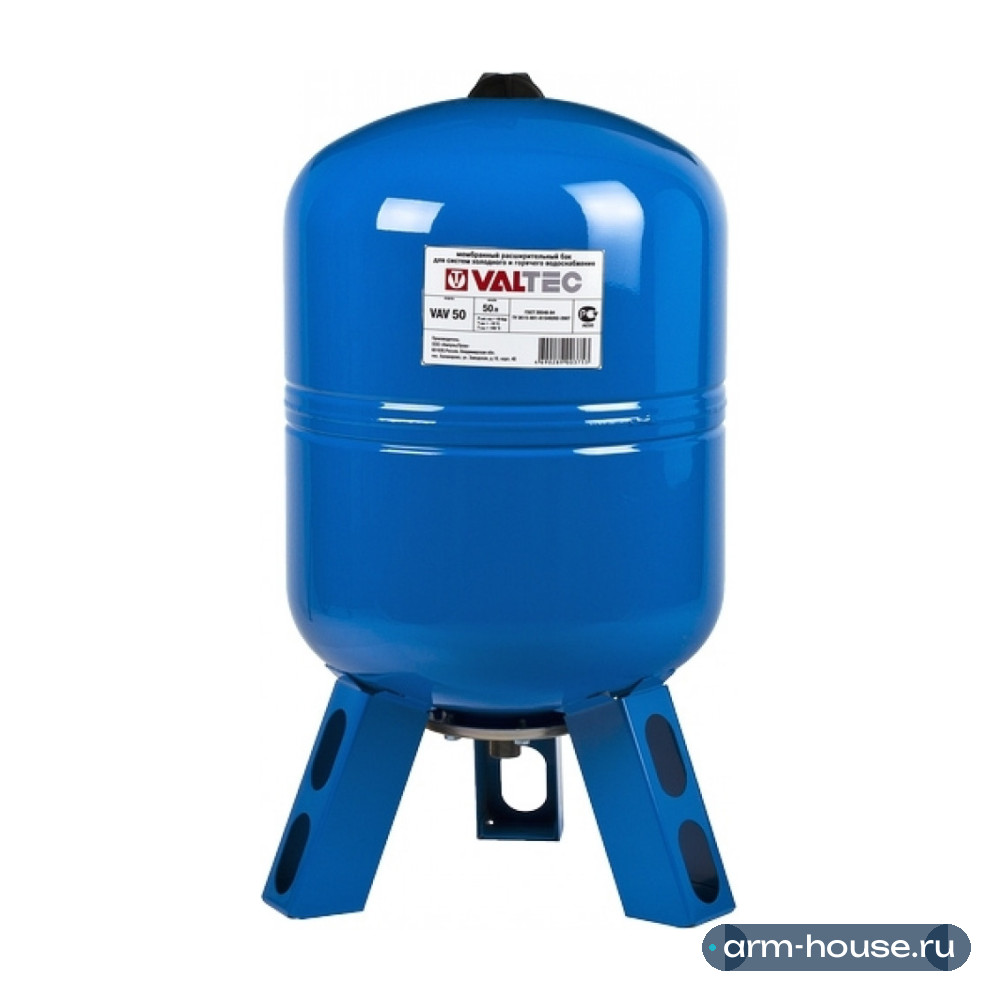

Гидроаккумулятор Valtec VAV 50 вертикальный (арт. VT.AV.B.060050) предназначен для поддержания требуемого рабочего давления, сглаживания колебаний давления, компенсации гидравлических ударов и накопления запаса воды в системах холодного (в том числе питьевого) водоснабжения. Также допускается использование мембранных баков в системах горячего водоснабжения и отопления с температурой теплоносителя не более 100°С. Корпус бака изготовлен из углеродистой стали с окраской эпоксиполиэфиром синего цвета. Заменяемая мембрана выполнена из EPDM. Вода в баках находится в эластичной мембране и не соприкасается со стальными стенками корпуса, что предохраняет корпус от коррозии, а воду от загрязнения продуктами коррозии стали. Газовая камера баков наполнена азотом. Это также предохраняет стенки бака от коррозии при возникновении на них конденсата. Бак имеет вертикальное исполнение и предназначен для напольного монтажа на стойках. Подключение к системе расположено снизу бака и имеет размер 1" с наружной резьбой. В качестве рабочей среды допустимо использовать воду с температурой от +1°C до +100°C. Рабочее давление не должно превышать 10 бар. Предварительное давление воздушной полости составляет 1,5 бара. Мембранный бак для водоснабжения Valtec VAV 50 имеет объём 50 л. Высота бака 69,1 см, диаметр 36,5 см.
Конструкция мембранного бака Valtec VAV 50
1 - корпус из углеродистой стали; 2 - контрфланец с штуцером подключения к системе 1" НР; 3 - мембрана из EPDM; 4 - латунный ниппель; 5 - стойки
Указания по монтажу и эксплуатации
Мембранный бак должен устанавливаться в месте, доступном для обслуживания, в котором он будет защищён от механических повреждений, вибраций и атмосферных воздействий. Перед сдачей системы в эксплуатацию система подлежит гидравлическому испытанию. Каждый бак VALTEC проходит заводское испытание давлением, в 1,5 раза превышающем рабочее. Продолжительность заводского испытания повышенным давлением составляет 30 мин. Если при гидравлическом испытании системы предусматривается превышение приведённых параметров, то перед испытаниями бак должен быть отсоединен от системы и подводящий трубопровод заглушен. Для удобства проведения данной процедуры рекомендуется устанавливать на подводящем трубопроводе сгон-отсекатель VT.538 или VT.537. Перед монтажом бака необходимо проверить манометром давление газовой подушки, которое должно соответствовать проектным данным. Если по расчёту требуется изменить заводскую установку давления в газовой подушки бака, то для снижения давления, газ стравливается путем нажатия на клапан ниппеля, находящегося под пластиковой крышкой. Для того, чтобы увеличить давление, к ниппелю присоединяется воздушный насос. При эксплуатации мембранного бака необходимо не реже 1 раза в месяц проверять давление газовой подушки. Не допускайте замерзания воды в расширительном баке.
Порядок замены мембраны
перекрыть участок системы, на котором находится бак и слить с него воду; отсоединить бак от подводящего трубопровода; разболтить контрфланец и снять его; через открывшееся отверстие бака вынуть мембрану; продуть внутреннюю полость бака сжатым воздухом; подготовить к установке новую мембрану, для чего присыпать её наружную поверхность тальком; установить новую мембрану таким образом, чтобы фартук мембраны плотно прилегал к фланцу бака; установить на место контрфланец и заболтить его; произвести подкачку воздуха газовой подушки до расчётного значения и присоединить бак к системе.
Характеристики
Как установить
- Оголовок или кессонСкважину защищают оголовком; оборудование ставят в утеплённом кессоне или в доме.
- Насос и тросНасос опускают на страховочном тросе на нужную глубину — ниже динамического уровня, но не у самого дна.
- Обратный клапанНе даёт воде уходить обратно в скважину при остановке насоса.
- Бак и релеГидроаккумулятор, реле давления и манометр собирают на одном узле; давление воздуха в баке настраивают под реле.
