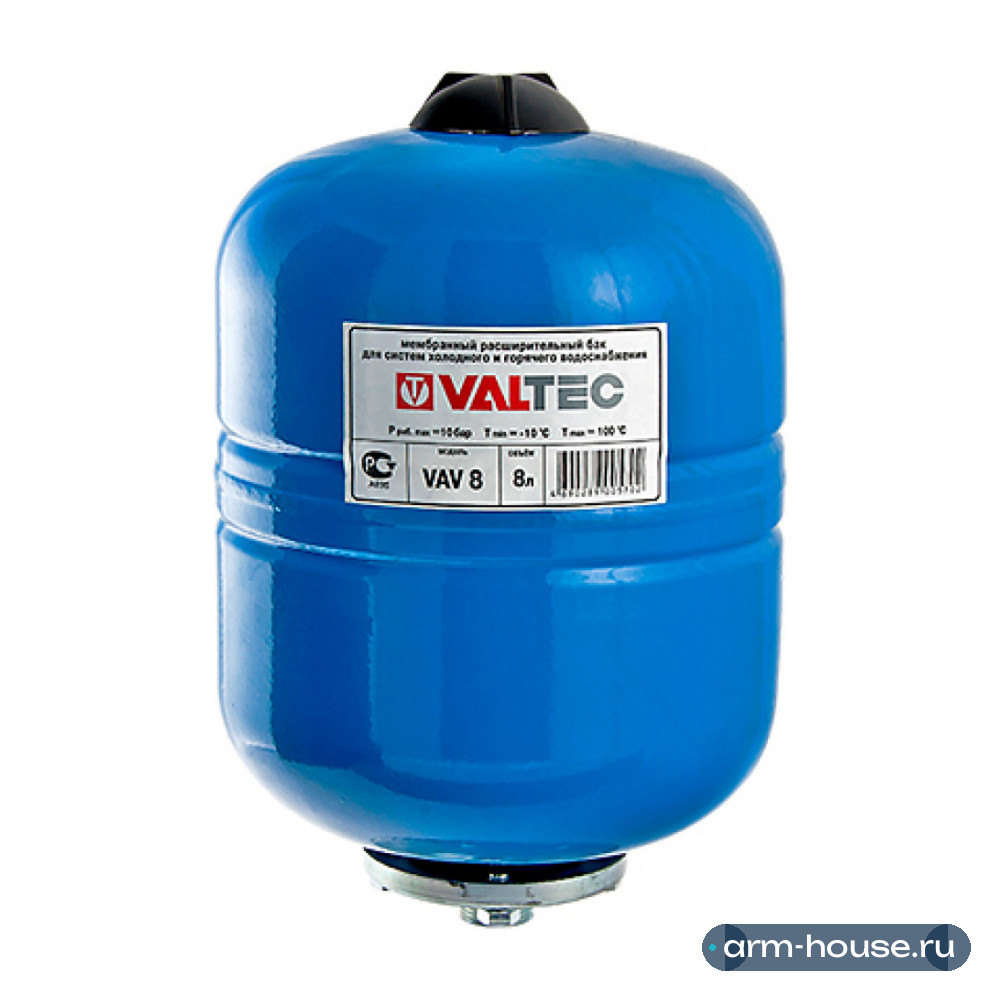

Гидроаккумулятор Valtec VAV 8 вертикальный (арт. VT.AV.B.060008) предназначен для поддержания требуемого рабочего давления, сглаживания колебаний давления, компенсации гидравлических ударов и накопления запаса воды в системах холодного (в том числе питьевого) водоснабжения. Также допускается использование мембранных баков в системах горячего водоснабжения и отопления с температурой теплоносителя не более 100°С. Корпус бака изготовлен из углеродистой стали с окраской эпоксиполиэфиром синего цвета. Заменяемая мембрана выполнена из EPDM. Вода в баках находится в эластичной мембране и не соприкасается со стальными стенками корпуса, что предохраняет корпус от коррозии, а воду от загрязнения продуктами коррозии стали. Газовая камера баков наполнена азотом. Это также предохраняет стенки бака от коррозии при возникновении на них конденсата. Бак имеет вертикальное исполнение и предназначен для настенного подвесного монтажа. Подключение к системе расположено сверху бака и имеет размер 3/4" с наружной резьбой. В качестве рабочей среды допустимо использовать воду с температурой от +1°C до +100°C. Рабочее давление не должно превышать 10 бар. Предварительное давление воздушной полости составляет 1,5 бара. Мембранный бак для водоснабжения Valtec VAV 8 имеет объём 8 л. Высота бака 31,1 см, диаметр 20 см.
Конструкция мембранного бака Valtec VAV 8
1 - корпус из углеродистой стали; 2 - контрфланец с штуцером подключения к системе 3/4" НР; 3 - мембрана из EPDM; 4 - латунный ниппель
Указания по монтажу и эксплуатации
Мембранный бак должен устанавливаться в месте, доступном для обслуживания, в котором он будет защищён от механических повреждений, вибраций и атмосферных воздействий. Перед сдачей системы в эксплуатацию система подлежит гидравлическому испытанию. Каждый бак VALTEC проходит заводское испытание давлением, в 1,5 раза превышающем рабочее. Продолжительность заводского испытания повышенным давлением составляет 30 мин. Если при гидравлическом испытании системы предусматривается превышение приведённых параметров, то перед испытаниями бак должен быть отсоединен от системы и подводящий трубопровод заглушен. Для удобства проведения данной процедуры рекомендуется устанавливать на подводящем трубопроводе сгон-отсекатель VT.538 или VT.537. Перед монтажом бака необходимо проверить манометром давление газовой подушки, которое должно соответствовать проектным данным. Если по расчёту требуется изменить заводскую установку давления в газовой подушки бака, то для снижения давления, газ стравливается путем нажатия на клапан ниппеля, находящегося под пластиковой крышкой. Для того, чтобы увеличить давление, к ниппелю присоединяется воздушный насос. При эксплуатации мембранного бака необходимо не реже 1 раза в месяц проверять давление газовой подушки. Не допускайте замерзания воды в расширительном баке.
Порядок замены мембраны
перекрыть участок системы, на котором находится бак и слить с него воду; отсоединить бак от подводящего трубопровода; разболтить контрфланец и снять его; через открывшееся отверстие бака вынуть мембрану; продуть внутреннюю полость бака сжатым воздухом; подготовить к установке новую мембрану, для чего присыпать её наружную поверхность тальком; установить новую мембрану таким образом, чтобы фартук мембраны плотно прилегал к фланцу бака; установить на место контрфланец и заболтить его; произвести подкачку воздуха газовой подушки до расчётного значения и присоединить бак к системе.
Характеристики
Как установить
- Оголовок или кессонСкважину защищают оголовком; оборудование ставят в утеплённом кессоне или в доме.
- Насос и тросНасос опускают на страховочном тросе на нужную глубину — ниже динамического уровня, но не у самого дна.
- Обратный клапанНе даёт воде уходить обратно в скважину при остановке насоса.
- Бак и релеГидроаккумулятор, реле давления и манометр собирают на одном узле; давление воздуха в баке настраивают под реле.
