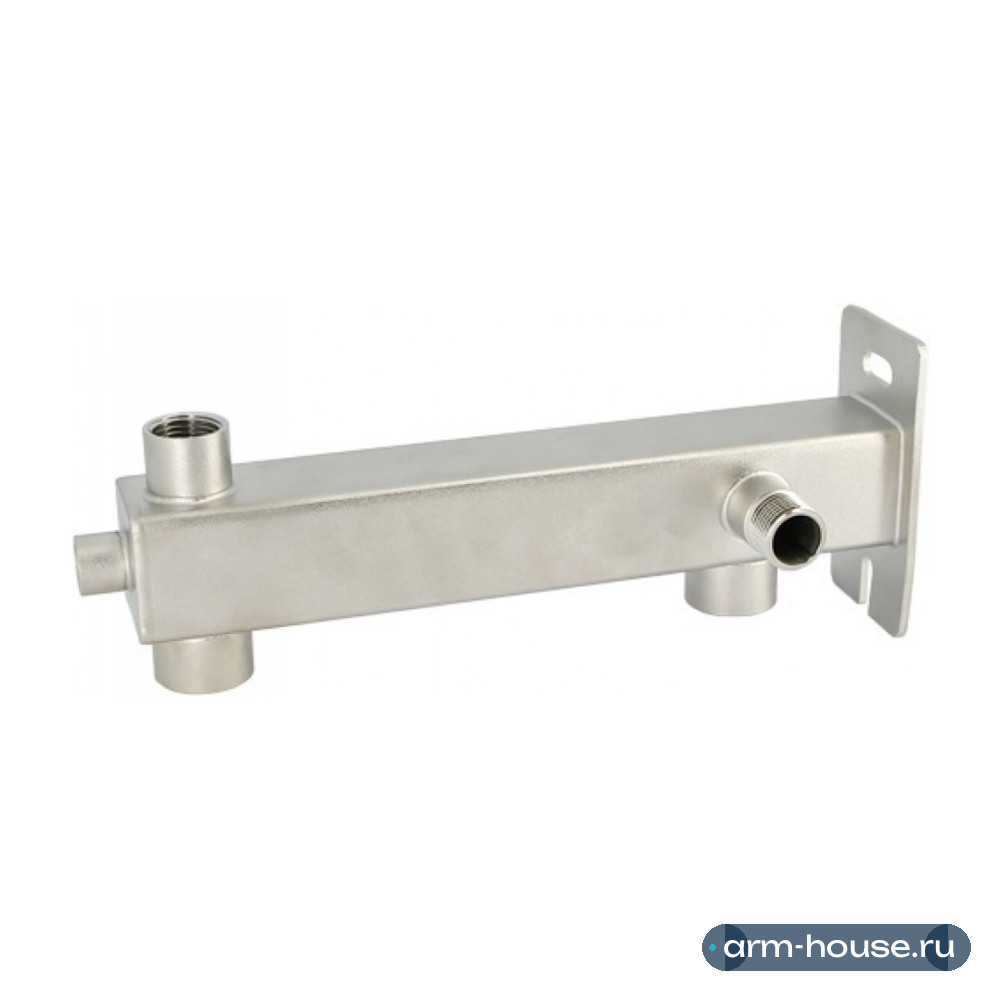

Консоль для нижнего подключения расширительного бака Uni-Fitt 3/4" из нержавеющей стали (255U3200) предназначена для защиты закрытых систем отопления. При монтаже данной консоли требуется установка предохранительного клапана для обеспечения надёжной защиты от превышения допустимого давления, автоматический воздухоотводчик от завоздушивания, для визуального контроля давления манометр.
Условия эксплуатацииКонсоль для нижнего подключения расширительного бака Uni-Fitt 3/4" (255U3200) может использоваться с водой и растворами гликолей (с концентрацией до 50%). Допустимая температура рабочей среды до +110°C . Рабочее давление до 6 бар .
Указания по монтажу консоли из нержавейки Uni-Fitt 255U3200 для нижнего подключения мембранного бака
Консоль необходимо устанавливать в непосредственной близости от котла и выше него, таким образом, чтобы вся предохранительная арматура была в вертикальном положении.
Крепление на стену должно производиться крепежом, соответствующим материалу стены (крепёж в комплект не входит), и обеспечивающим надёжную фиксацию.
Консоль подключается к подающему трубопроводу системы отопления трубой с проходным сечением не менее 15 мм, она должна быть как можно короче, и на ней не должно быть никакой запорной арматуры.
В случае подключения сбросного отверстия предохранительного клапана к системе канализации необходимо производить подключение с разрывом струи.
Установка и демонтаж изделия, а также любые операции по ремонту должны производиться при отсутствии давления в системе.
Муфтовые соединения должны выполнять с использованием уплотнительных материалов.
Перед установкой консоли трубопровод должен быть очищен от окалины и ржавчины. Системы отопления, трубопроводы котельных по окончании их монтажа должны быть промыты водой до выхода ее без механических взвесей.
Подключение консоли должно быть герметично, подтекание рабочей жидкости по резьбовой части не допускается. С
После монтажа обязательно проведите манометрическое испытание герметичности системы и оформляется в соответствии с Приложением № 3 к СНиПу. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.
