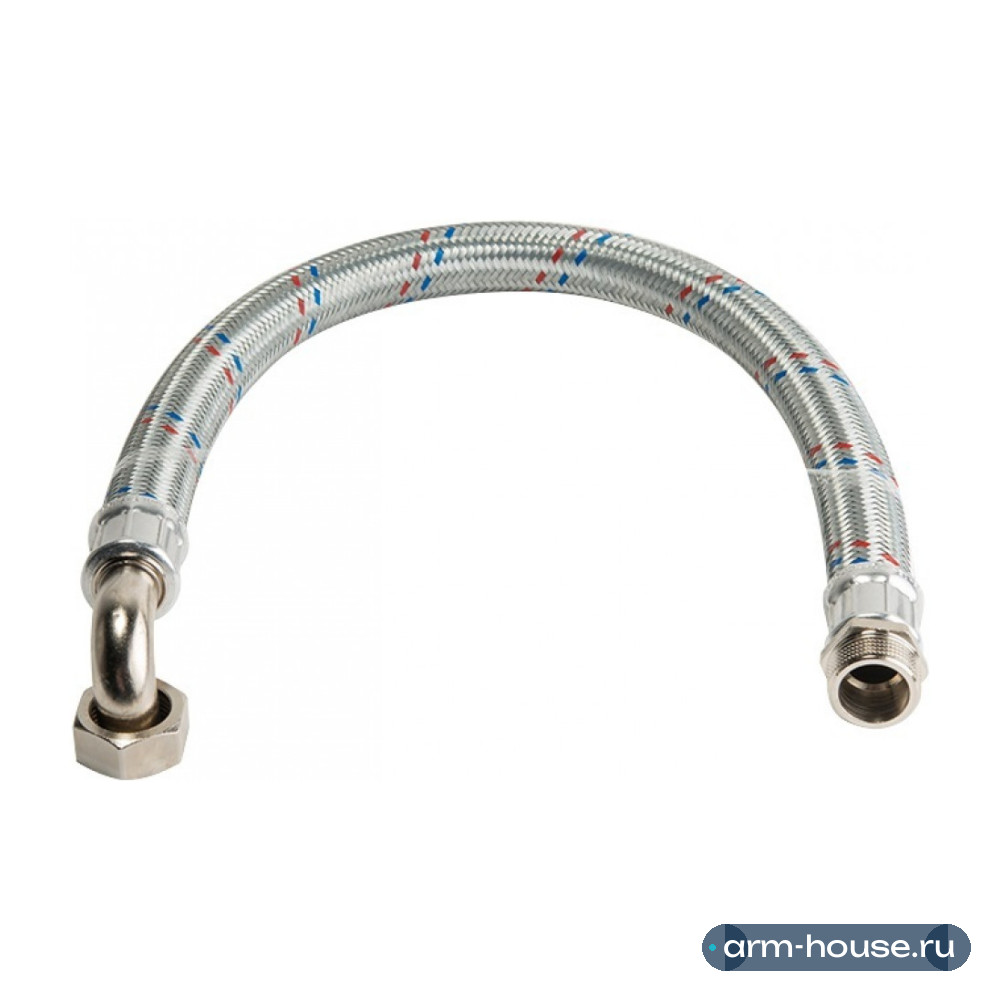

Гибкая подводка для воды Stout НР 1" х ВР 1" угловая, длина 800 мм предназначена для присоединения к трубопроводам приборов водоснабжения, сантехнического оборудования и бытовых приборов, использующих воду. Использовать гибкую подводку вместо участков постоянно действующих проточных трубопроводов не допускается.
Преимущества гибкой подводки Stout
Все гайки, штуцеры и резьбовые соединения сделаны из латуни CW617N, что обеспечивает высокую механическую прочность и долговечность изделий.
Опрессовочные штуцеры изготовлены из нержавеющей стали и остаются герметичными даже при испытательном давлении свыше 50 бар. Это гарантирует защиту от протечек.
Оплётка шланга выполнена из нержавеющей стали с вкраплением нейлоновых нитей красного и синего цветов.
В каждой пряди используется минимум 10 нитей, что позволяет очень высокую гибкость шланга без его повреждения.
Гибкая подводка Stout имеет гигиенические сертификаты и может применяться в системах питьевого водоснабжения.
Шланг выполнен из EPDM. Продукция соответствует европейским стандартам DIN, EAC и российским ГОСТам.
Конструкция
1 - шланг из EPDM; 2 - стальная оплётка с вкраплением нейлоновых нитей красного и синего цветов; 3 - ниппель из латуни CW617N; 4 - обжимная гильза из алюминия (для DN 18-32) или нержавеющей стали AISI 304
(для DN 8); 5 - накидная гайка из латуни CW617N; 6 - прокладка из EPDM; 7 - штуцер из латуни CW617N; 8 - уплотнительное кольцо из EPDM.
Указания по монтажу
Перед монтажом подводки следует визуально проверить качество обжима гильзы, целостность оплетки, наличие прокладок, отсутствие повреждений резьбы на штуцерах и присоединяемом оборудовании. Использованиеподводок с дефектами недопустимо.
Доступ к месту присоединения подводки должен быть свободнымдля монтажа и осмотра при эксплуатации.
Для обеспечения удобства монтажа подводки для присоединения смесителей рекомендуется приобретать парами с разной длиной штуцеров (18 и 35 мм).
При монтаже не допускается перекручивать подводки и прикладывать к ним растягивающих усилий, а также пропускать через отверстия, края которых могут повредить оплётку.
В смесители штуцеры подводок с резьбой М10 закручиваются вручную без применения уплотнительных материалов. Для герметизации ниппелей используется льняная прядь или ФУМ-лента, а для накидных гаек – штатные резиновые прокладки.
Накидные гайки и ниппели(НР) необходимо затягивать гаечным ключом с открытым зёвом. Момент их затяжки концевого штуцера М10 для смесителей не должен превышать 3,5 Нм. Максимальный момент затяжки гаек для DN8 – 30-40 Нм, DN18 - 50 Нм, DN25 - 60 Нм, DN32 - 75 Нм.
После установки подводки следует выдержать её под рабочим давлением в течение 30 минут. При обнаружении протечек осторожно подтяните соединительные элементы ключом на 1/4 оборота.
Указания по эксплуатации
Оберегайте подводку от прямых солнечных лучей и от попадания на них минеральных масел, растворителей, углеводородов и агрессивных веществ.
Запрещается эксплуатировать подводки при отрицательных температурах, в непосредственной близости от предметов с температурой поверхности более 200°C и открытого огня.
Каждые 6 месяцев проводите контроль качество затяжки соединений.
При переустановке гибких подводок проверьте целостность резиновых прокладок и при их износе или повреждениях - замените.
Характеристики
Как установить
- СхемаСначала схема разводки: коллекторная (каждый прибор отдельной трубой) или тройниковая.
- ИнструментДля каждой системы — свой: пресс-клещи, расширитель для аксиальных фитингов, паяльник для полипропилена.
- Резка и калибровкаТрубу режут строго под прямым углом и калибруют торец, иначе соединение может течь.
- КреплениеТрубы крепят хомутами с шагом по рекомендации производителя и оставляют место для температурного расширения.
Подробный гайд: трубы и фитинги для отопления и водопровода →
