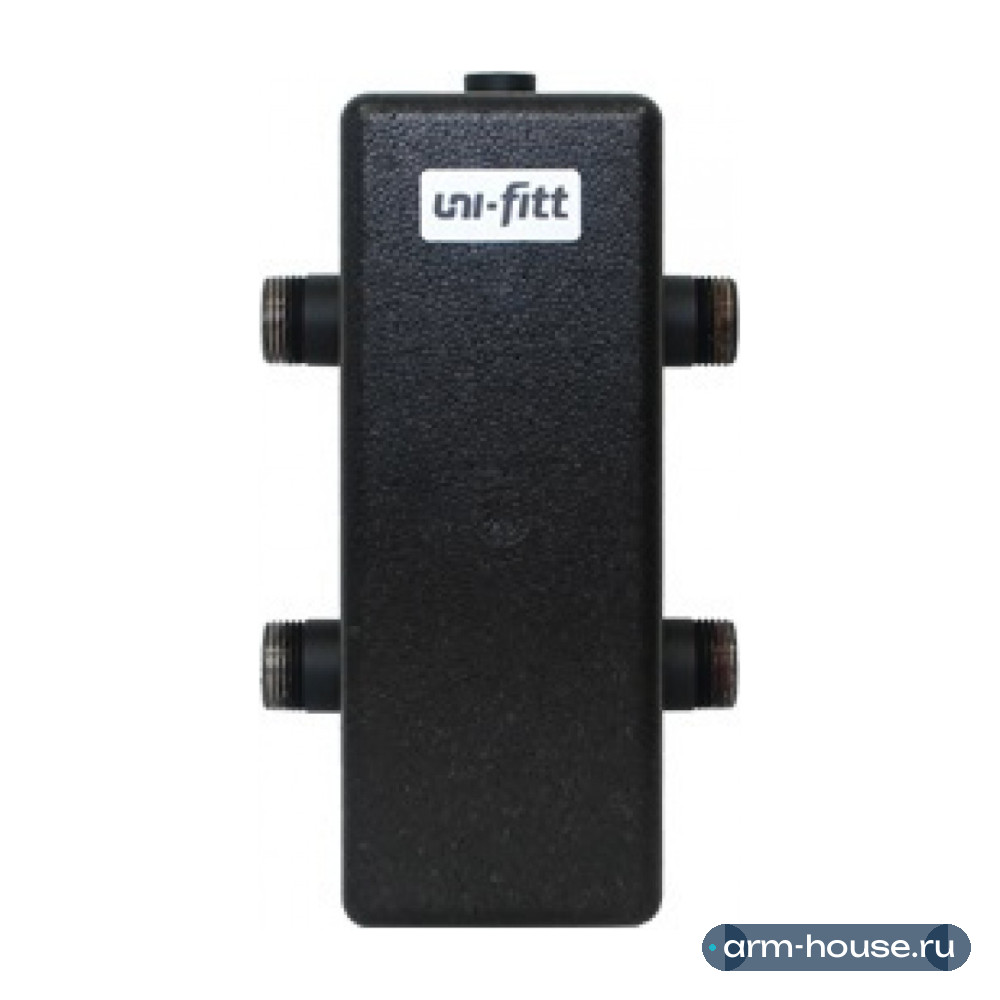

Вертикальный гидравлический разделитель Uni-Fitt 1", 2,6 м3/час, 60 кВт (арт. 439Z2640) предназначен для исключения взаимного влияния насосов в контурах системы отопления (котлового, высоко- и низкотемпературных контуров).
Условия эксплуатации
Гидравлическая стрелка Uni-Fitt 439Z2640 вертикальная может использоваться в системах отопления с максимальной температурой рабочей среды до +100°C . Рабочее давление 6 бар . Максимальная мощность системы отопления (совместимого котла) - 60 кВт .
Конструкция гидравлического разделителя Юни-Фитт 439Z2640
1 - Подключение воздухоотводчика (1/2" ВР) 2 - Подключение котлового контура (1" НР) 3 - Теплоизоляционный кожух из EPP 4 - Подключение дренажного крана (1/2" ВР) 5 - Подключение контура системы отопления (1" НР) 6 - Стабилизатор потока
Габариты вертикальной гидрострелки Uni-Fitt 439Z2640
Указания по монтажу гидрострелки Юни-Фитт 439Z2640
Гидравлический разделитель Uni-Fitt 439Z2640 устанавливается вертикально.
Для монтажа гидрострелки на стену рекомендуем использовать кронштейны Uni-Fitt 436K0000.
Т.к. в гидравлических разделителях скорости потока теплоносителя существенно ниже скоростей в трубопроводах, то растворённый кислород и шлам выделяются из теплоносителя и накапливаются в верхней и нижней частях вертикальных разделителей. Для их удаления необходимо установить в верхней части ручной или автоматический воздухоотводчик , в нижней – дренажный кран .
Указания по эксплуатации гидроразделителя Uni-Fitt 439Z2640
Периодически (не реже 1 раза в год, оптимально – в начале и конце отопительного сезона) и после каждого опорожнения системы требуется удаление накопившегося воздуха и шлама из вертикального гидравлического разделителя Uni-Fitt 439Z2640. Присутствие воздуха в гидравлическом разделителе при каждой проверке сигнализирует о проблеме в системе отопления и может привести к ускоренному выходу его из строя.
