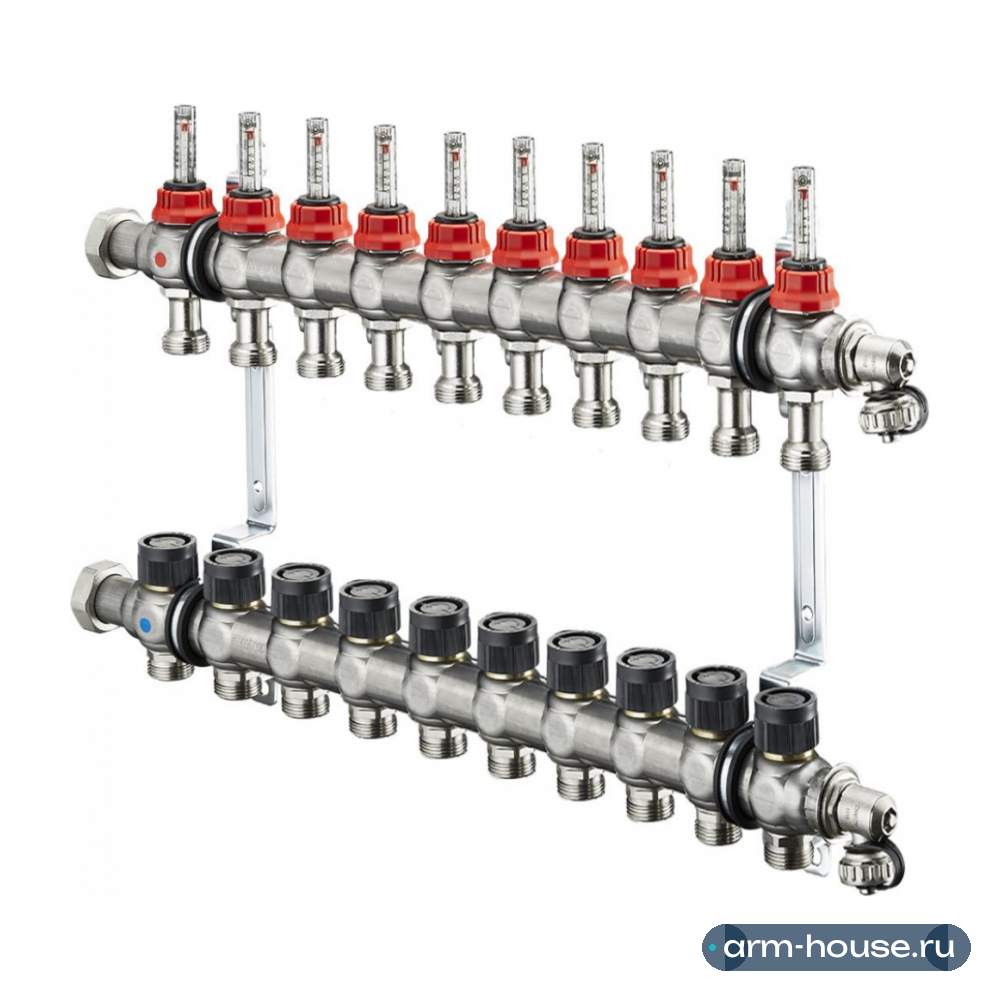

Коллектор (гребёнка) Oventrop Multidis SF 1" на 10 контуров 1404360(1405360) с расходомерами для тёплого пола из нержавеющей стали предназначен для применения в системах панельного отопления и охлаждения с принудительной циркуляцией, в частности, в системе «тёплый пол».
Распределительная гребёнка (коллектор) Овентроп Oventrop Multidis SF 1" на десять контуров 1404360(1405360) для тёплого пола из нержавеющей стали с расходомерами служит для центрального распределения теплоносителя/холодоносителя по различным контурам помещений. Подающие части коллектора оснащены регулируемыми расходомерами со шкалой от 0 до 5 л/мин для балансировки расхода в каждом контуре.
Коллектор состоит из подающей и обратной части коллектора, кронштейна для крепления со звукопоглощающими хомутами, бокового поворотного узла с воздухоотводчиком, штуцера подачи/слива и заглушкой 3/4". Подключение отопительных контуров осуществляется с помощью гайки G 3/4" с наружной резьбой по DIN EN 16313 (евроконус). Для маркировки отопительных контуров прилагаются наклейки. Подключение шаровых кранов с плоским уплотнением (приобретаются отдельно) происходит непосредственно к накидным гайкам гребенки (G1" с внутренней резьбой). Шаровые краны имеют штуцеры под шланг DN15.
Термостатические вентильные вставки с резьбовым соединением M 30 x 1,5 на обратном коллекторе можно оборудовать термоэлектрическими приводами с комнатными термостатами для регулирования температуры отдельных помещений (поставляются как комплектующие).
В качестве рабочей среды допускается использовать неагрессивные жидкости (вода и водогликолевые смеси по VDI 2035) с температурой до 80°C и давлением до 6 бар. Пар, маслосодержащие и агрессивные жидкости в качестве тепло- и холодоносителя применять недопустимо.
Подключение подводящего трубопровода к гребенке возможно слева или справа на выбор. Крепеж позволяет установить гребенку в монтажном шкафу или непосредственно на стене. Гребёнка Oventrop Multidis 1404360(1405360) имеет габариты (ШхВхГ) 568х150х80 мм и весит 4,3 кг.
Указания по монтажу и эксплуатации
Рекомендуется устанавливать коллектор в легкодоступном месте для упрощения обслуживания.
Подающая балка должна располагаться сверху.
Подающая и обратная балка закрепляются в шумоизолированных крепежных хомутах.
Шаровые краны для коллекторов монтируются с помощью накидных гаек (G1 внутренняя резьба с плоским уплотнением). Подключение подводящего трубопровода к внутренней резьбе шарового крана рекомендуется осуществлять с помощью системы Oventrop Combi.
Не используйте при монтаже маслосодержащие вещества, так как они могут повредить уплотнения.
На линии перед гребенкой следует установить фильтр.
Защищайте коллектор от внешних механически воздействий: ударов, толчков, вибраций.
После монтажа проверьте все соединения на герметичность.
Перед вводом в эксплуатацию заполните систему и спустите воздух.
Настройка ротаметров
Характеристики
Как установить
- Подготовка основанияРовное основание, утеплитель (особенно на первом этаже), по периметру — демпферная лента для компенсации расширения стяжки.
- Укладка трубыТрубу укладывают «улиткой» или «змейкой» и крепят к основанию, без перегибов и соединений внутри стяжки.
- КоллекторКоллекторный шкаф ставят так, чтобы петли были примерно одной длины; каждую петлю подписывают.
- ОпрессовкаДо заливки стяжки систему проверяют давлением, и стяжку заливают при трубах под давлением.
