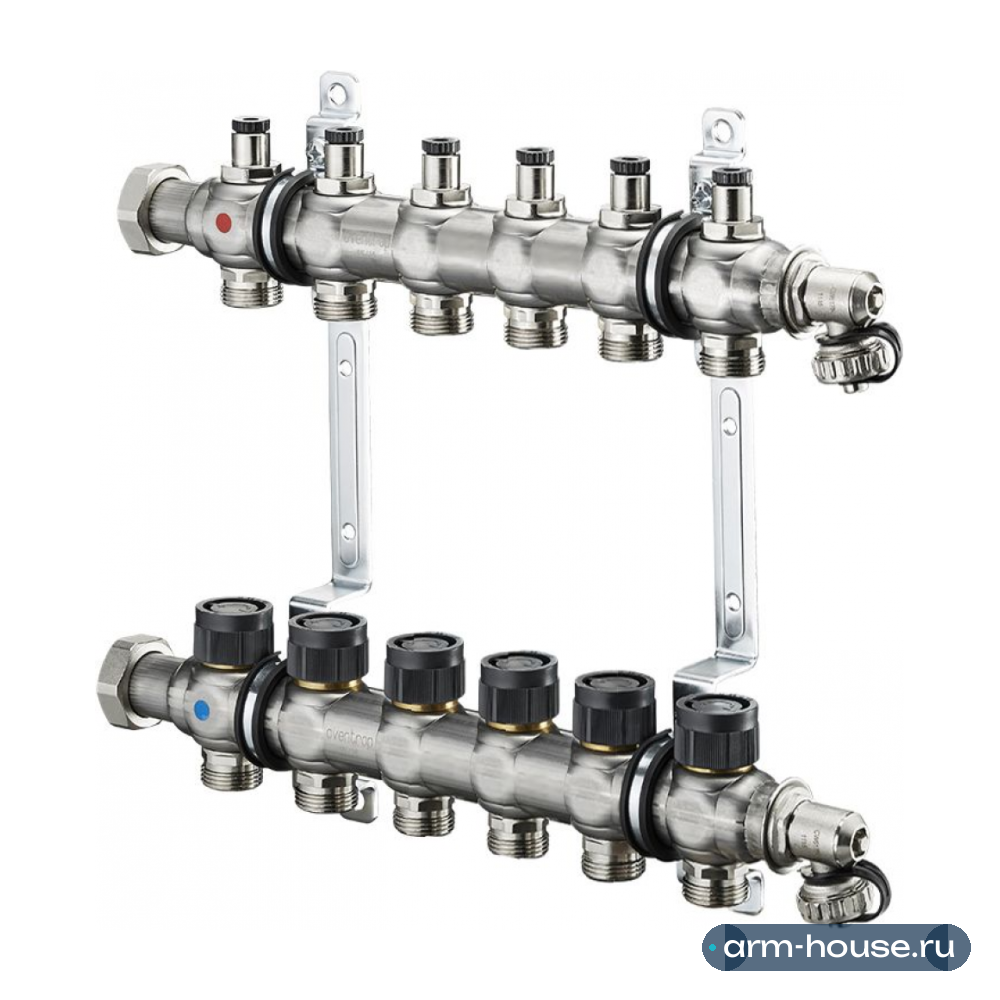

Коллектор (гребёнка) Oventrop Multidis SF 1" на 6 контуров 1406556(1404556) с вентильными вставками из нержавеющей стали предназначен для применения в системах панельного отопления и охлаждения с принудительной циркуляцией, в частности, в системе «тёплый пол». Также допустимо использовать эти гребёнки для радиаторного отопления при соблюдении технических параметров.
Распределительная гребёнка (коллектор) Овентроп Oventrop Multidis SF 1" на шесть контуров 1406556(1404556) для тёплого пола из нержавеющей стали с регулирующими вставками служит для центрального распределения теплоносителя/холодоносителя по различным контурам помещений.
Коллектор состоит из подающей и обратной части коллектора, кронштейна для крепления со звукопоглощающими хомутами, бокового поворотного узла с воздухоотводчиком, штуцера подачи/слива и заглушкой 3/4". Подключение отопительных контуров осуществляется с помощью гайки G 3/4" с наружной резьбой по DIN EN 16313 (евроконус). Для маркировки отопительных контуров прилагаются наклейки. Подключение шаровых кранов с плоским уплотнением (приобретаются отдельно) происходит непосредственно к накидным гайкам гребенки (G1" с внутренней резьбой). Шаровые краны имеют штуцеры под шланг DN15.
Термостатические вентильные вставки с резьбовым соединением M 30 x 1,5 на обратном коллекторе можно оборудовать термоэлектрическими приводами с комнатными термостатами для регулирования температуры отдельных помещений (поставляются как комплектующие).
В качестве рабочей среды допускается использовать неагрессивные жидкости (вода и водогликолевые смеси по VDI 2035) с температурой до 80°C и давлением до 6 бар. Пар, маслосодержащие и агрессивные жидкости в качестве тепло- и холодоносителя применять недопустимо.
Подключение подводящего трубопровода к гребенке возможно слева или справа на выбор. Крепеж позволяет установить гребенку в монтажном шкафу или непосредственно на стене. Гребёнка Oventrop Multidis 1406556(1404556) имеет габариты (ШхВхГ) 368х110х80 мм и весит 3,01 кг.
Указания по монтажу и эксплуатации
Рекомендуется устанавливать коллектор в легкодоступном месте для упрощения обслуживания.
Подающая балка должна располагаться сверху.
Подающая и обратная балка закрепляются в шумоизолированных крепежных хомутах.
Шаровые краны для коллекторов монтируются с помощью накидных гаек (G1 внутренняя резьба с плоским уплотнением). Подключение подводящего трубопровода к внутренней резьбе шарового крана рекомендуется осуществлять с помощью системы Oventrop Combi.
Не используйте при монтаже маслосодержащие вещества, так как они могут повредить уплотнения.
На линии перед гребенкой следует установить фильтр.
Защищайте коллектор от внешних механически воздействий: ударов, толчков, вибраций.
После монтажа проверьте все соединения на герметичность.
Перед вводом в эксплуатацию заполните систему и спустите воздух.
Настройка регулирующих вставок
Характеристики
Как установить
- Подготовка основанияРовное основание, утеплитель (особенно на первом этаже), по периметру — демпферная лента для компенсации расширения стяжки.
- Укладка трубыТрубу укладывают «улиткой» или «змейкой» и крепят к основанию, без перегибов и соединений внутри стяжки.
- КоллекторКоллекторный шкаф ставят так, чтобы петли были примерно одной длины; каждую петлю подписывают.
- ОпрессовкаДо заливки стяжки систему проверяют давлением, и стяжку заливают при трубах под давлением.
