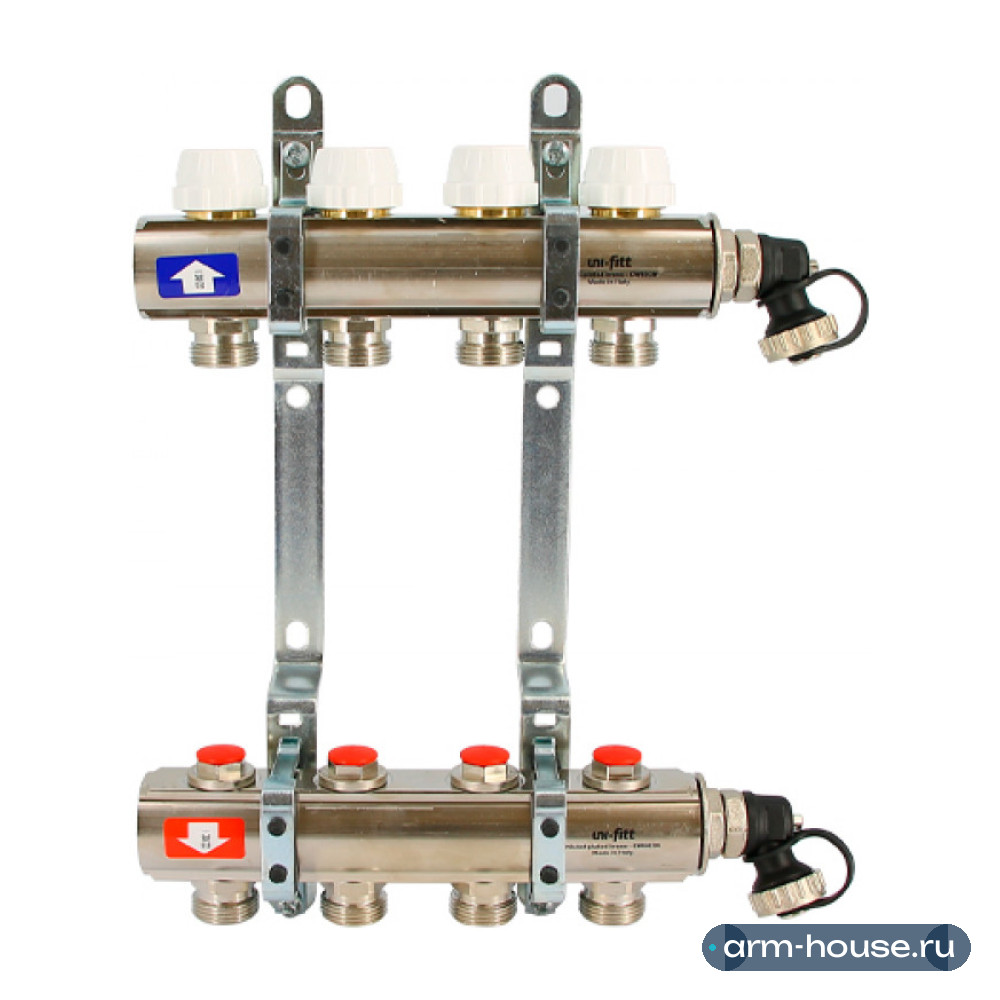

Латунный Коллекторная группа Uni-Fitt 1"х3/4" на 4 выхода с регулировочными и термостатическими вентилями (арт. 441I4304) предназначена для распределения и регулирования потоков теплоносителя системах отопления. Коллектор является универсальным: он может применяться как в низкотемпературных ( «тёплый пол»), так и в высокотемпературных (радиаторное отопление) системах отопления. В качестве теплоносителя можно использовать воду и растворы гликолей с температурой от +5°C до 80°C и давлением до 10 бар .
Конструкция Латунная коллекторная группа Uni-Fitt состоит из двух коллекторов 1", смонтированных на звукоизолирующих кронштейнах. Консоли содержат вибрационные вставки, обеспечивающие защиту стены от вибраций и шума насоса. Коллекторы изготовлены из никелированной латуни марки CW603N, уплотнительные материалы - из EPDM. Габариты коллектора составляют (ВхШхГ) 333х259х87 мм. Коллектор Uni-Fitt имеет 4 выхода на подающей линии, расстояние между которыми 50 мм, что обеспечивает удобство монтажа. Стандартное межосевое расстояние 211 мм позволяет подключить к коллектору большинство насосно-смесительных узлов для создания системы тёплого пола.
Отводы подающего и обратного трубопроводов – это евроконусы с резьбой 3/4". Входящие в комплект концевые вентили, включающие в себя дренажный клапан и кран Маевского, служат для опорожнения системы и выпуска воздуха.
Подающий коллектор Uni-Fitt оснащён регулировочными вентилями, которые представляют собой систему двойной настройки: они включают в себя балансировочные и запорные вентили. Каждый выход на обратном (нижнем) коллекторе оборудован термостатическими вентилями с ручными регулировочными головками. Вентили снабжены колпачками для защиты штока от повреждения. Для автоматической регулировки Вы можете установить электрический привод в комплекте с комнатным термостатом.
Указания по монтажу и эксплуатации
Рекомендуется устанавливать коллектор в легкодоступном месте для упрощения обслуживания.
Подающая балка должна располагаться снизу .
На линии перед гребенкой следует установить фильтр.
Защищайте коллектор от внешних механически воздействий: ударов, толчков, вибраций.
После монтажа проверьте все соединения на герметичность.
Перед вводом в эксплуатацию заполните систему и спустите воздух.
Характеристики
Как установить
- Подготовка основанияРовное основание, утеплитель (особенно на первом этаже), по периметру — демпферная лента для компенсации расширения стяжки.
- Укладка трубыТрубу укладывают «улиткой» или «змейкой» и крепят к основанию, без перегибов и соединений внутри стяжки.
- КоллекторКоллекторный шкаф ставят так, чтобы петли были примерно одной длины; каждую петлю подписывают.
- ОпрессовкаДо заливки стяжки систему проверяют давлением, и стяжку заливают при трубах под давлением.
