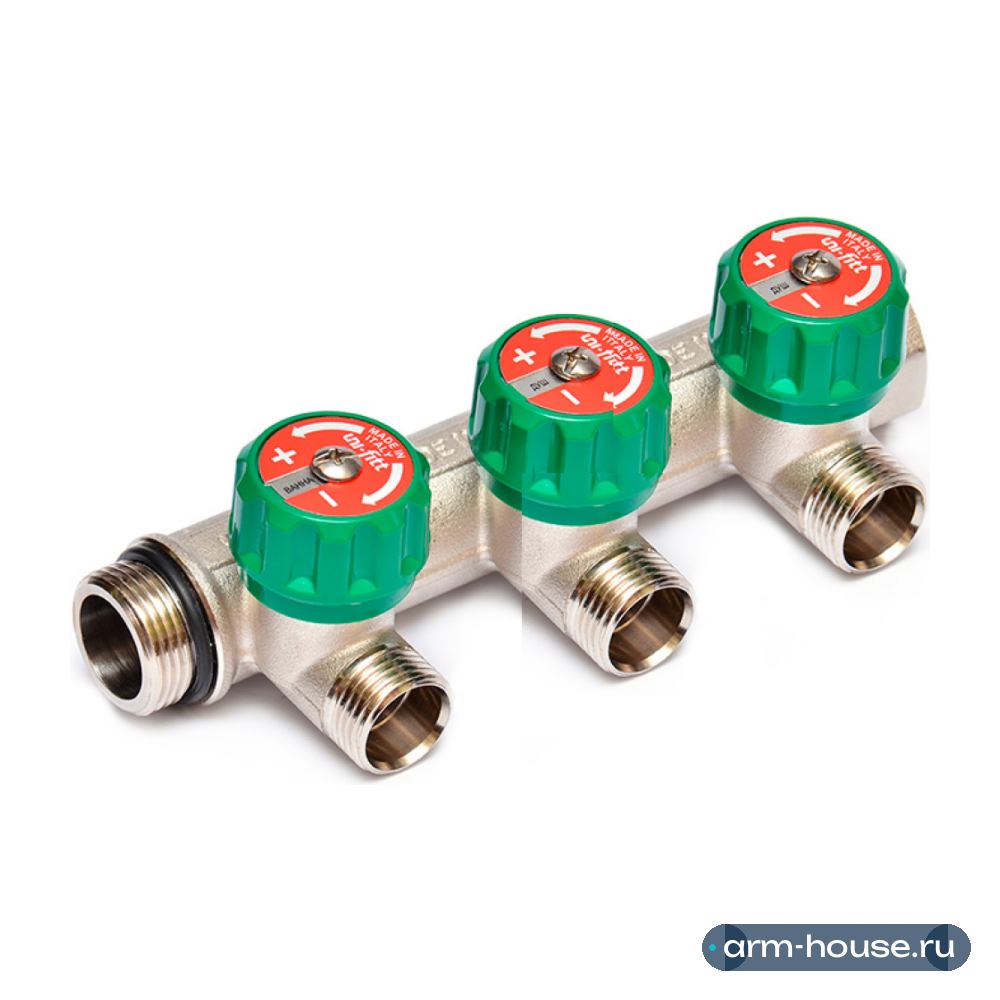

Коллектор Uni-Fitt 3/4"х1/2" - 3 выхода «ЕК евроконус» никелированный с вентилями 410N3230 предназначен для распределения воды в системах водоснабжения. Допустимыми условиями использования являются температура до 110°C и давление до 16 бар. Коллектор оснащён тремя запорно-регулирующими вентилями зелёного цвета, позволяющими отрегулировать или полностью перекрыть поток воды для каждой точки водоразбора. Конструкция вентилей коллектора позволяет отрегулировать поток через отводы. Для полного перекрытия потока необходимо крутить вентиль по часовой стрелке до упора. Для исключения «закисания» вентилей рекомендуется 1-2 раза в год открыть/закрыть их. Межосевое расстояние отводов коллекторов составляет 50 мм, что облегчает монтажные работы.
Каждый отвод снабжён двухсторонней (красная/синяя) вставкой для индикации горячего/холодного трубопровода, а также кругообразной диаграммой для обозначения потребителя (умывальник, мойка, стиральная машина и т.д.).
Конструкция
1 - Корпус из латуни CW614N 2 - Вентиль из латуни CW614N 3 - Уплотнительное кольцо из EPDM 4 - Запорный элемент из EPDM 5 - Рукоятка из пластика ABS 6 - Вставка из алюминия 7 - Винт из нержавеющей стали
Указания по монтажу и эксплуатации коллекторов Юни-Фитт
Коллектор не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на коллектор от трубопровода.
Конструкция позволяет получить коллектор с необходимым количеством отводов, просто соединив между собой несколько коллекторов. Дополнительные уплотнительные материалы для этого не требуются.
Муфтовые соединения должны выполнять с использованием уплотнительных материалов.
Сила затяжки должна обеспечивать герметичность системы, но не допускать повреждений коллектора или фитингов.
Системы отопления и водоснабжения по окончании их монтажа должны быть промыты водой до выхода ее без механических взвесей (СНиП 03.05.01).
После монтажа обязательно проведите манометрическое испытание герметичности систем. Оно позволит обезопасить систему от протечек и ущерба, связанного с ними.
Характеристики
Как установить
- Подготовка основанияРовное основание, утеплитель (особенно на первом этаже), по периметру — демпферная лента для компенсации расширения стяжки.
- Укладка трубыТрубу укладывают «улиткой» или «змейкой» и крепят к основанию, без перегибов и соединений внутри стяжки.
- КоллекторКоллекторный шкаф ставят так, чтобы петли были примерно одной длины; каждую петлю подписывают.
- ОпрессовкаДо заливки стяжки систему проверяют давлением, и стяжку заливают при трубах под давлением.
