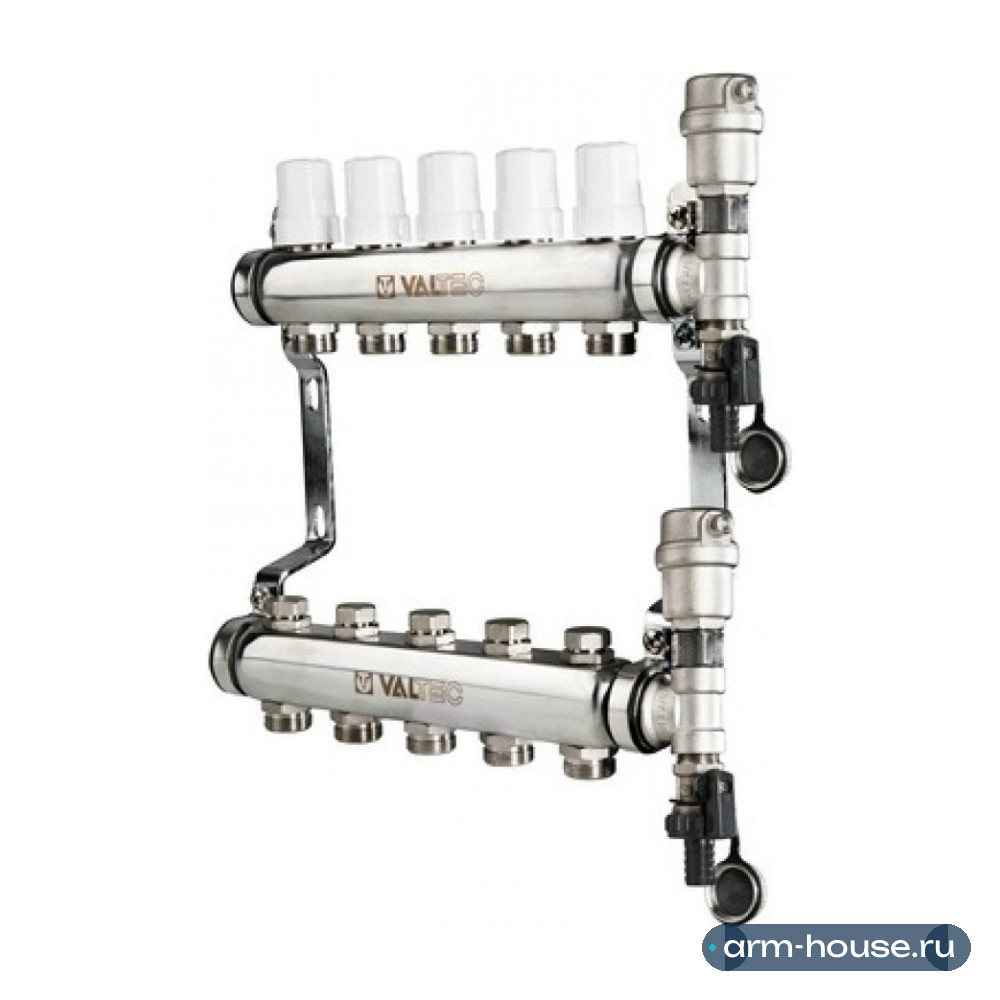

Коллекторный блок Valtec 1"х3/4" 5 выходов из нержавеющей стали VTc.588.EMNX.0605 предназначен для распределения теплоносителя (воды или раствора гликоля) с рабочей температурой до 90°С и давлением до 9 бар к потребителям в системах водяного отопления: радиаторам, конвекторам, петлям теплого пола, обогрева открытых площадок. Коллекторный блок представляет собой подающий (нижний) и обратный (верхний) коллекторы размером 1" из нержавеющей стали AISI 304, соединённые парой кронштейнов из оцинкованной стали. Межосевое расстояние между коллекторами 200 мм. Коллекторный блок имеет 5 выходов с присоединением по стандарту «евроконус» (3/4" с наружной резьбой). Расстояние между выходами составляет 50 мм. Коллекторный блок оснащён балансировочными клапанами на подающем коллекторе и термостатическими клапанами на обратном коллекторе. Укомплектован также автоматическими воздухоотводчиками с отсекающими клапанами, дренажными кранами и самоуплотняющимися пробками. Условная пропускная способность kvs коллектора - 2,6 м 3 /час. Ширина коллекторного блока составляет 320 мм, высота 370 мм.
Конструкция
1 - Подающий и обратный коллектор 1"х3/4" из нержавеющей стали AISI 304. 2 - Термостатический клапан VT.VTC30 плавно перекрывает поток под воздействием ручки (4) или электротермического сервопривода. 2.1 - Головка термостатического клапана VT.AVT.0.0 - при течи из-под штока головка клапана может быть отремонтирована или заменена. 3 - Настроечный клапан VT .VDC31 используется для балансировки петель при наладке системы. Регулировка производится с помощью шестигранного ключа SW 5. 3.1 - Заглушка балансировочного клапана закрывает доступ к регулировочному узлу клапана, предохраняя от несанкционированного вмешательства в настройк.и 4 - Ручка термостатического клапана для ручного управления. Перед установкой сервопривода ручку необходимо снять. 6 - Ниппель переходной 1/2"х3/4" EK имеет с одного конца седло для термостатического или настроечного клапана, с другого – профиль «евроконус» для присоединения трубопроводов. 7 - Автоматический поплавковый воздухоотводчик служит для удаления из системы воздуха и газов. 8 - Дренажный кран VT.430 служит для заполнения или опорожнения системы. 9 - Сдвоенный кронштейн VTc.130.IN из нержавеющей стали для крепления коллекторного блока 10 -Коллекторный тройник VTc.530 служит для присоединения к коллектору воздухоотводчика и дренажного крана. 11 - Отсекающий клапан воздухоотводчика VT.539 позволяет снимать воздухоотводчик, не сливая воду с коллектора.
Указания по монтажу
Сборку коллекторного блока и присоединение трубопроводов следует производить без использования дополнительных герметизирующих материалов (ФУМ, льна и т.п.), поскольку каждое соединение снабжено комплектным уплотнительным резиновым кольцом. Балансировка петель производится с помощью настроечных клапанов с расходометрами. При течи из-под штока термостатического клапана, головка клапана может быть снята, отремонтирована или заменена. Головка отвинчивается с помощью гаечного ключа. Сливать воду из коллектора при этом не нужно. Термостатические клапаны должны находиться на обратном коллекторе, балансировочные клапаны – на подающем. Для подключения пластиковой трубы рекомендуем использовать коллекторные фитинги серии VT.4410, для металлополимерной трубы - фитинги серий VT.4420 и VTc.712E, для полипропиленовой трубы - VTp.708E (3/4"), медную трубу можно подключить с помощью фитингов серии VT.4430. При установке коллекторных сборок в коллекторные шкафы следует руководствоваться указаниями по монтажу коллекторных шкафов. После монтажа обязательно проведите испытание герметичности системы - это позволит обезопасить систему от протечек. После проведения гидравлического испытания коллекторной сборки обжимные гайки соединителей следует подтянуть.
Настройка балансировочного клапана
При помощи шлицевой отвертки полностью выкрутите и выньте стопорный винт, головка которого находится внутри шестигранного гнезда клапана. С помощью шестигранного ключа SW5 до упора заверните клапан. Снова вставьте стопорный винт и шлицевой отверткой до упора закрутите его. В данном положении сделайте маркером метку на корпусе клапана. Сделав отметку на отвертке, отверните стопорный винт на требуемое количество оборотов. Шестигранным ключом SW5 отверните головку клапана до упора. Теперь клапан настроен на заданный фиксированный расход. В случае закрытия и последующего открытия клапана вторичная балансировка не требуется. При заполнении системы теплоносителем воздухоотводчики должны быть закрыты.
Характеристики
Как установить
- Подготовка основанияРовное основание, утеплитель (особенно на первом этаже), по периметру — демпферная лента для компенсации расширения стяжки.
- Укладка трубыТрубу укладывают «улиткой» или «змейкой» и крепят к основанию, без перегибов и соединений внутри стяжки.
- КоллекторКоллекторный шкаф ставят так, чтобы петли были примерно одной длины; каждую петлю подписывают.
- ОпрессовкаДо заливки стяжки систему проверяют давлением, и стяжку заливают при трубах под давлением.
