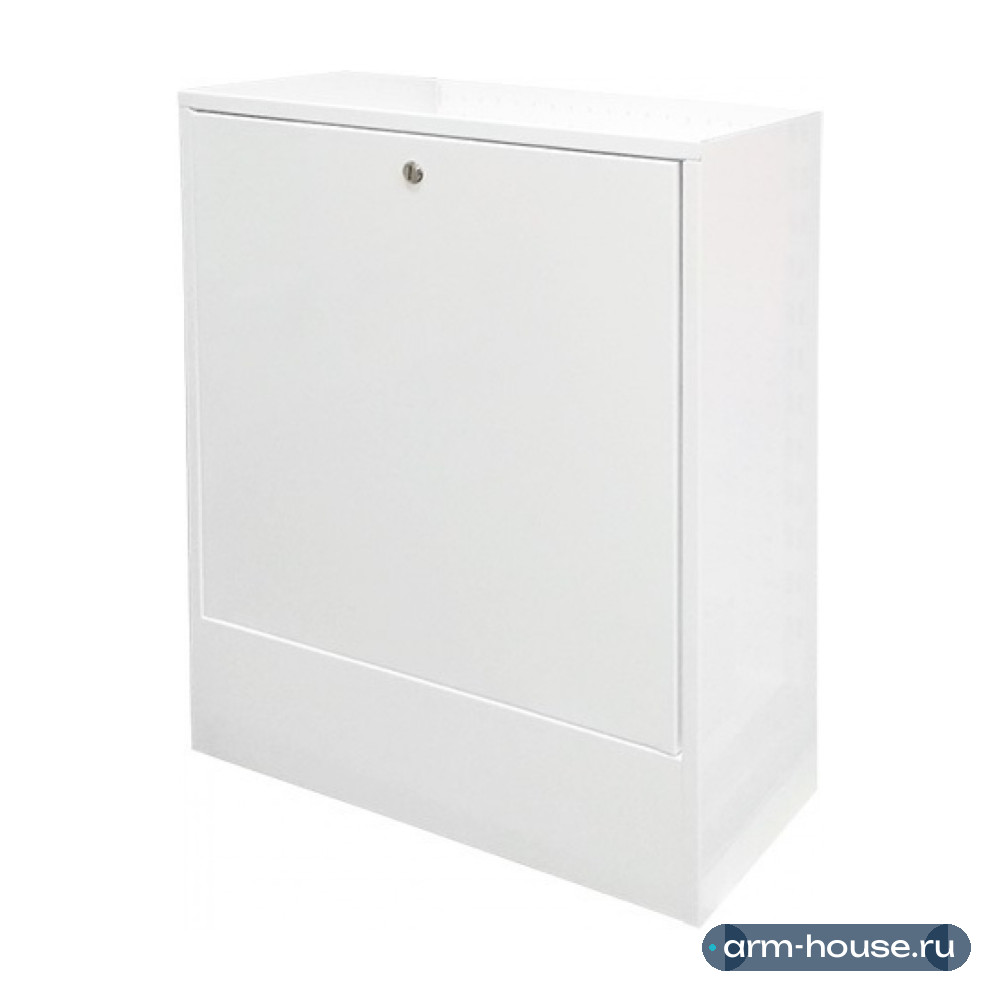

Шкаф коллекторный Uni-Fitt ШРН-180-2 наружный глубокий распределительный 650х180х550 мм предназначен для наружной (настенной) установки и для монтажа в нём коллекторов систем отопления и водоснабжения. Шкаф выполнен из оцинкованной стали и окрашен порошковой краской RAL 9016 с предварительным нанесением фосфатной плёнки для придания антикоррозионных свойств изделию.
Шкаф имеет габариты (ВхШхГ) 650х550х180 мм. Весит изделие 8,7 кг.
Особенности
Увеличенная глубина шкафа (18 см) позволяет устанавливать насосно-смесительные группы, узлы учета расхода холодной и горячей воды, насосы и другую габаритную арматуру.
Съёмная задняя стенка с универсальными профильными креплениями для удобства монтажа оборудования.
Шкаф оснащён откидной дверцей с внутренним замком «под монетку».
Внутри шкафа установлены универсальные профильные крепления, позволяющие располагать оборудование по всей высоте и ширине шкафа.
Отсутствие алюминиевых заклёпок, которые могут привести к электрохимической коррозии, разрушению соединения и отслоению лакокрасочного покрытия.
Поставляется в упаковке из гофрокартона.
Указания по монтажу и эксплуатации
Монтаж шкафа осуществляется путём его крепления к полу с помощью дюбель-винтов, для чего в выдвижных ножках предусмотрены отвертсвия. Дополнительно приставной шкаф может крепиться к стене через отверстия в его задней панели, а встроенный шкаф в нише – с помощью отгибных фиксаторов в его боковых стенках.
В боковых стенках шкафа выполнена перфорация, сегменты которой удаляются в удобном месте для подсоединения трубопроводов к коллекторам.
Требуемая высота шкафа регулируется за счёт выдвижных ножек с контролем по уровню, после чего положение ножек фиксируется с помощью болтов и гаек.
Крепление коллекторов и другого оборудования в шкафу производится к монтажным рейкам, которые могут раздвигаться на требуемую ширину, а посадочные болты на них передвигаться по вертикали.
При монтаже и эксплуатации следует оберегать элементы шкафа и защитное покрытие от механических повреждений. Не допускается использовать шкафы в качестве несущей конструкции, нагружать или вставать на них при отделочных работах.
Окрашенные поверхности шкафа нельзя чистить с использованием абразивных порошков и растворителей.
При монтаже и в ходе эксплуатации необходимо предохранять шкаф от нагрева до температуры свыше 120°C.
Характеристики
Как установить
- Подготовка основанияРовное основание, утеплитель (особенно на первом этаже), по периметру — демпферная лента для компенсации расширения стяжки.
- Укладка трубыТрубу укладывают «улиткой» или «змейкой» и крепят к основанию, без перегибов и соединений внутри стяжки.
- КоллекторКоллекторный шкаф ставят так, чтобы петли были примерно одной длины; каждую петлю подписывают.
- ОпрессовкаДо заливки стяжки систему проверяют давлением, и стяжку заливают при трубах под давлением.
