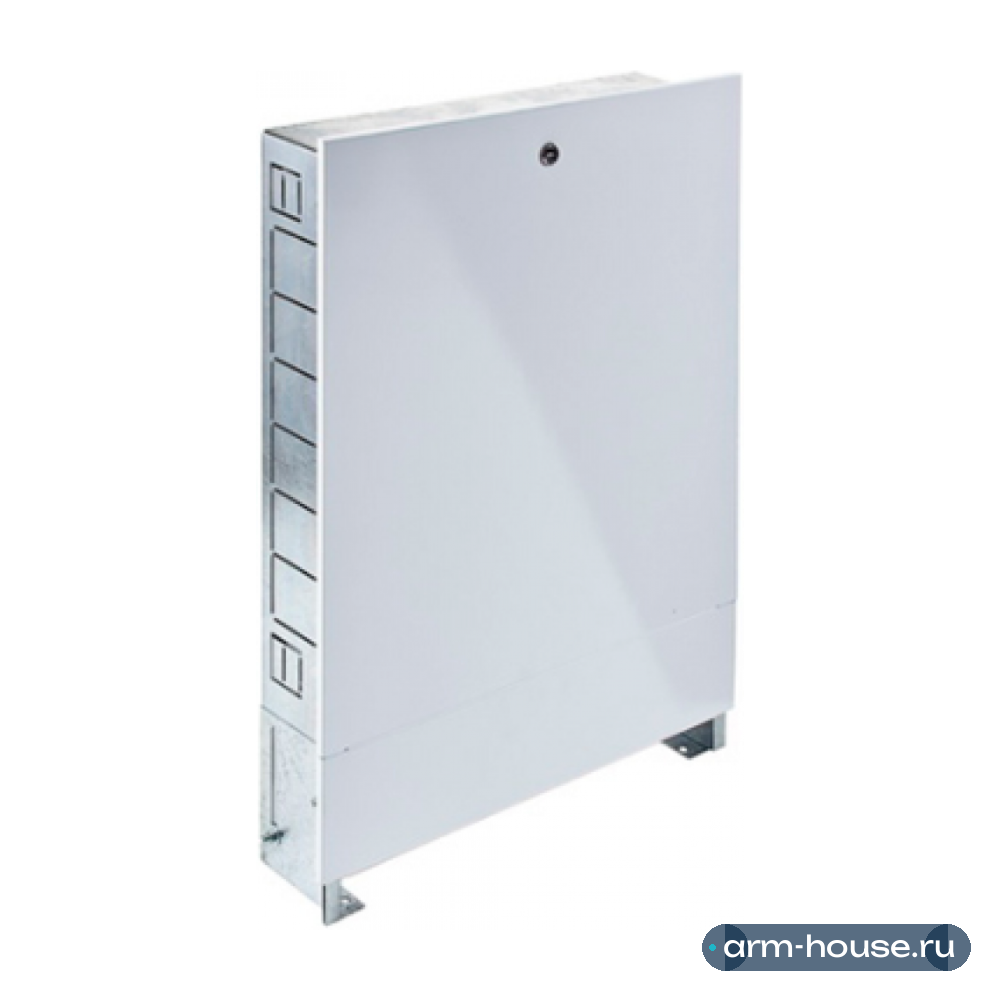

Встраиваемый коллекторный шкаф Valtec ШРВ-6 на 17-18 выходов (арт. VTc.540.0.06) предназначен для размещения в нём коллекторов и коллекторных блоков с 17-18 выходами систем внутреннего водопровода и отопления, а также смесительных узлов для водяного теплого пола VT.COMBI и VT.DUAL. Монтаж шкафа осуществляется в стенной нише. При установке системы из коллектора, смесительного узла Valtec Combi и крана в шкаф поместится коллекторный блок с 12 выходами.Шкаф имеет габариты (ВхШхГ) 670 х 1194 х 125 мм. Весит изделие 17,9 кг.
В шкафу можно разместить комплект из смесительного узла Valtec Combimix, шарового крана VT.227 и коллекторного блока с 12 выходами. Встраиваемый коллекторный шкаф Valtec ШРВ-6 на 17-18 выходов (арт. VTc.540.0.06) предназначен для размещения в нём коллекторов и коллекторных блоков с 17-18 выходами систем внутреннего водопровода и отопления, а также смесительных узлов для водяного теплого пола VT.COMBI и VT.DUAL. Монтаж шкафа осуществляется в стенной нише. При установке системы из коллектора, смесительного узла Valtec Combi и крана в шкаф поместится коллекторный блок с 12 выходами.Шкаф имеет габариты (ВхШхГ) 670 х 1194 х 125 мм. Весит изделие 17,9 кг.
В шкафу можно разместить комплект из смесительного узла Valtec Combimix, шарового крана VT.227 и коллекторного блока с 12 выходами.
Особенности встраиваемых коллекторных шкафов Valtec
Лицевая панель шкафа монтируется вровень со стеной (заподлицо).
В боковых стенках корпуса шкафа выполнена перфорация, сегменты которой удаляются в любом удобном месте для подсоединения трубопроводов.
Внутри шкафа установлены универсальные профильные крепления, позволяющие располагать оборудование по всей высоте и ширине шкафа.
Отсутствие алюминиевых заклёпок, которые могут привести к электрохимической коррозии, разрушению соединения и отслоению лакокрасочного покрытия.
Шкаф регулируется по высоте от 67 до 76 см за счёт выдвижных ножек.
Шкаф регулируется по глубине от 12,5 до 19,5 см за счёт выдвижной рамки.
Надёжное крепления к полу осущестсвляется с помощью отверстий в выдвижных ножках.
Удобная фиксация шкафа в стенной нише обеспечивается с помощью отгибных фиксаторов.
Шкаф оснащён откидной дверцей с внутренним замком «под монетку» для защиты от несанкционированного доступа.
Поставляется в упаковке из гофрокартона.
Конструкция встраимаемого коллекторного шкафа Valtec VTc.540
Детали шкафа выполнены из оцинкованной стали. Лицевые поверхности окрашены порошковой эмалью RAL9016 по фосфатной подготовке. В боковых стенках корпуса (1) выполнена перфорация «а» , сегменты которой удаляются в месте, удобном для пропуска присоединительных трубопроводов. Выдвижная рамка (2) встраиваемых шкафов позволяет регулировать глубину от 125мм до 195 мм. Выдвижные ножки (5) дают возможность регулировать высоту шкафа от 670 мм до 760 мм. Ножки (5) имеют отверстия для крепления шкафа к полу. Встраиваемые шкафы могут фиксироваться в нише с помощью отгибных фиксаторов «b» . Откидная дверца (3) имеет замок, закрывающий шкаф от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки (6) , к которым крепится оборудование шкафа.
Указания по монтажу и эксплуатации
Монтаж встраиваемых шкафов производится в заранее подготовленную нишу стены или перегородки.
Крепление шкафа осуществляется путем привинчивания его ножек к полу через отверстия в выдвижных ножках.
Дополнительно шкаф может крепиться к стене или перегородке через отверстия в верхней части тыльной стенки шкафа.
Дополнительную фиксацию встраиваемых шкафов можно производить с помощью отгибных фиксаторов в боковых стенках шкафа.
Регулировка высоты шкафа осуществляется с помощью выдвижных ножек, которые затем фиксируются винтами.
Регулировка глубины встраиваемого шкафа производится выдвижной рамкой с дверцей, после чего направляющие рамки фиксируются винтами.
Крепление коллекторов и смесительных узлов в шкафу производится к монтажным рейкам, которые могут раздвигаться на требуемую ширину.
В местах пропуска трубопроводов через боковые стенки шкафа необходимо удалить требуемый сегмент перфорации.
Коллекторные шкафы представляют собой тонкостенные коробчатые конструкции, поэтому их следует оберегать от механических воздействий. Шкафы не допускается использовать в качестве элемента, нагружаемого несущими или отделочными конструкциями.
Фасадные окрашенные поверхности шкафа нужно предохранять от повреждений, абразивных и химических воздействий.
При монтаже и в ходе эксплуатации конструкции шкафа следует предохранять от нагрева на температуру свыше 120°С.
Комплектация
Шкаф коллекторный в сборе;
Упаковочная коробка из гофрокартона;
Паспорт изделия с гарантийным талоном.
Характеристики
Как установить
- Подготовка основанияРовное основание, утеплитель (особенно на первом этаже), по периметру — демпферная лента для компенсации расширения стяжки.
- Укладка трубыТрубу укладывают «улиткой» или «змейкой» и крепят к основанию, без перегибов и соединений внутри стяжки.
- КоллекторКоллекторный шкаф ставят так, чтобы петли были примерно одной длины; каждую петлю подписывают.
- ОпрессовкаДо заливки стяжки систему проверяют давлением, и стяжку заливают при трубах под давлением.
