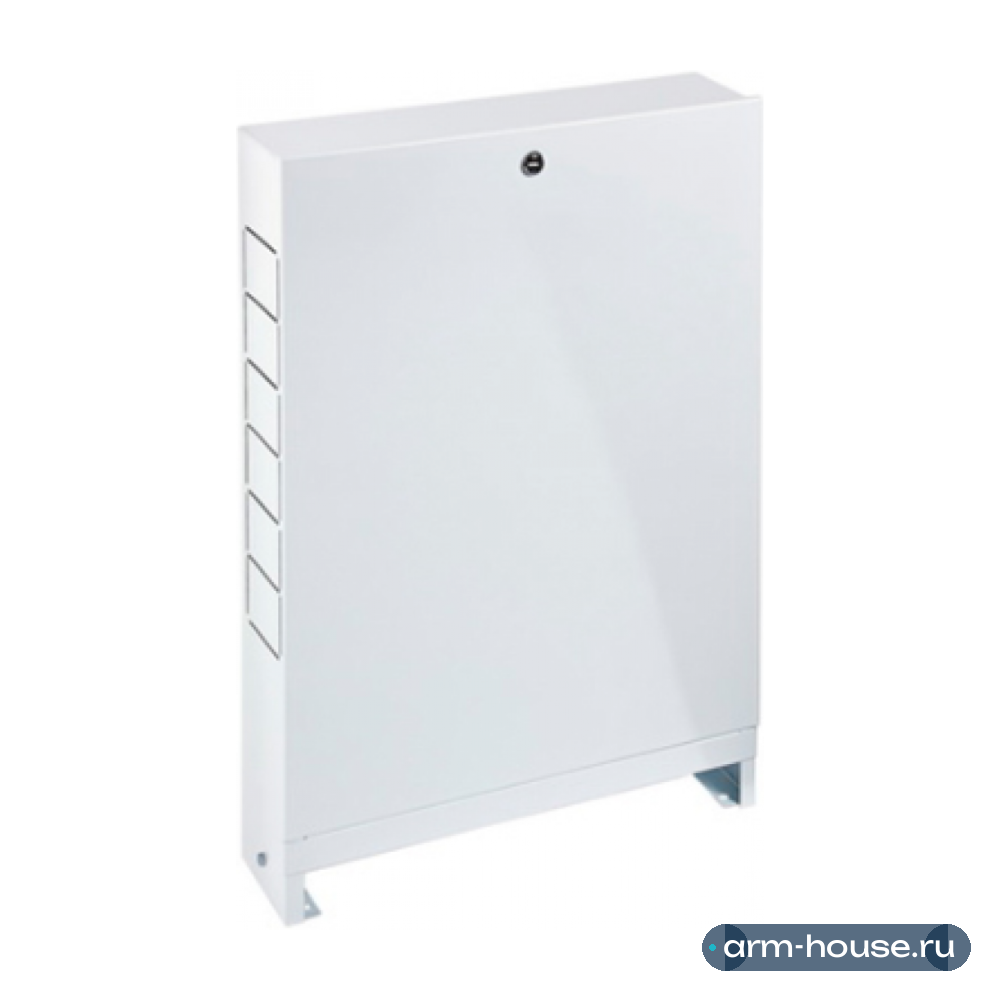

Пристраиваемый (наружный) коллекторный шкаф Valtec ШРН-3 на 8-10 выходов (арт. VTc.541.0.03) предназначен для размещения в нём коллекторов и коллекторных блоков с 8-10 выходами систем внутреннего водопровода и отопления. Установка шкафа – пристенная. Шкаф имеет габариты (ВхШхГ) 651 х 704 х 125 мм. Весит изделие 9,5 кг. В шкаф поместится коллекторный блок VT.594 или VT.596 с 6-8 выходами в комбинации с шаровым краном VT.227. Пристраиваемый (наружный) коллекторный шкаф Valtec ШРН-3 на 8-10 выходов (арт. VTc.541.0.03) предназначен для размещения в нём коллекторов и коллекторных блоков с 8-10 выходами систем внутреннего водопровода и отопления. Установка шкафа – пристенная. Шкаф имеет габариты (ВхШхГ) 651 х 704 х 125 мм. Весит изделие 9,5 кг. В шкаф поместится коллекторный блок VT.594 или VT.596 с 6-8 выходами в комбинации с шаровым краном VT.227.
Особенности пристенных коллекторных шкафов Valtec
В боковых стенках корпуса шкафа выполнена перфорация, сегменты которой удаляются в любом удобном месте для подсоединения трубопроводов.
Внутри шкафа установлены универсальные профильные крепления, позволяющие располагать оборудование по всей высоте и ширине шкафа.
Отсутствие алюминиевых заклёпок, которые могут привести к электрохимической коррозии, разрушению соединения и отслоению лакокрасочного покрытия.
Шкаф регулируется по высоте от 65,1 до 69,1 см за счёт выдвижных ножек.
Надёжные крепления к полу с помощью отверстий в выдвижных ножках и к стене благодаря отверстиям в задней стенке шкафа.
Шкаф оснащён откидной дверцей с внутренним замком «под монетку» для защиты от несанкционированного доступа.
Поставляется в упаковке из гофрокартона.
Конструкция пристраиваемого коллекторного шкафа Valtec VTc.541
Детали шкафа выполнены из оцинкованной стали. Лицевые поверхности окрашены порошковой эмалью RAL9016 по фосфатной подготовке. В боковых стенках корпуса (1) выполнена перфорация «а» , сегменты которой удаляются в месте, удобном для пропуска присоединительных трубопроводов. Выдвижные ножки (5) дают возможность регулировать высоту шкафа от 651 мм до 691 мм. Ножки (5) имеют отверстия для крепления шкафа к полу. Откидная дверца (3) имеет замок, закрывающий шкаф от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки (6) , к которым крепится оборудование шкафа.
Указания по монтажу и эксплуатации
Крепление шкафа осуществляется путем привинчивания его ножек к полу через отверстия в выдвижных ножках.
Дополнительно шкаф может крепиться к стене или перегородке через отверстия в верхней части тыльной стенки шкафа.
Регулировка высоты шкафа осуществляется с помощью выдвижных ножек, которые затем фиксируются винтами.
Крепление коллекторов в шкафу производится к монтажным рейкам, которые могут раздвигаться на требуемую ширину.
В местах пропуска трубопроводов через боковые стенки шкафа необходимо удалить требуемый сегмент перфорации.
Коллекторные шкафы представляют собой тонкостенные коробчатые конструкции, поэтому их следует оберегать от механических воздействий. Шкафы не допускается использовать в качестве элемента, нагружаемого несущими или отделочными конструкциями.
Фасадные окрашенные поверхности шкафа нужно предохранять от повреждений, абразивных и химических воздействий.
При монтаже и в ходе эксплуатации конструкции шкафа следует предохранять от нагрева на температуру свыше 120°С.
Комплектация
Шкаф коллекторный в сборе;
Упаковочная коробка из гофрокартона;
Паспорт изделия с гарантийным талоном.
Характеристики
Как установить
- Подготовка основанияРовное основание, утеплитель (особенно на первом этаже), по периметру — демпферная лента для компенсации расширения стяжки.
- Укладка трубыТрубу укладывают «улиткой» или «змейкой» и крепят к основанию, без перегибов и соединений внутри стяжки.
- КоллекторКоллекторный шкаф ставят так, чтобы петли были примерно одной длины; каждую петлю подписывают.
- ОпрессовкаДо заливки стяжки систему проверяют давлением, и стяжку заливают при трубах под давлением.
