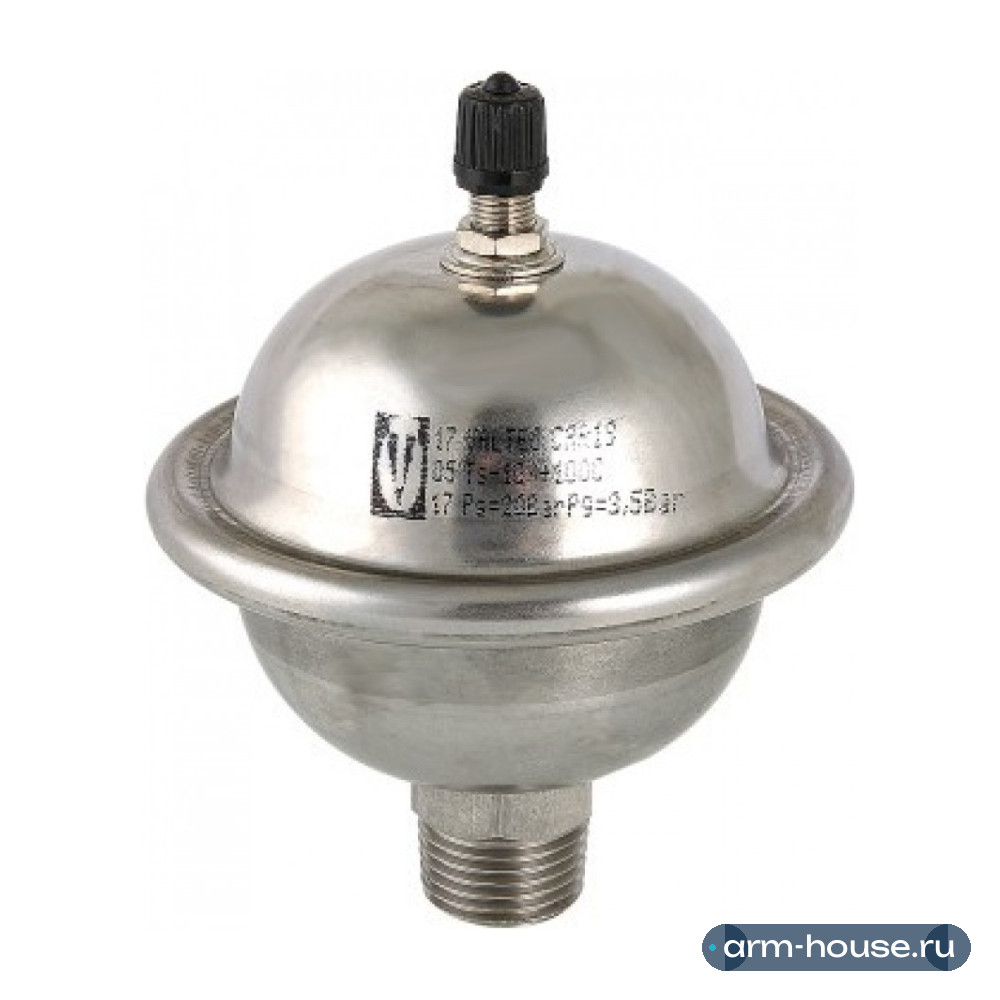

Гаситель гидроударов Valtec VT.CAR19.I.04001

УстройствоКомпенсатор гидроударов Valtec VT.CAR.19 представляет собой миниатюрный бак из нержавеющей стали марки AISI 304L с внутренней разделительной мембраной из эластомера EPDM. Небольшие выпуклости на поверхности мембраны обеспечивают ее неплотное примыкание к корпусу и максимальную площадь контакта мембраны с транспортируемой средой. Ёмкость гасителя гидравлических ударов Вальтэк VT.CAR 19 составляет 0,162 л. Диаметр присоединительной резьбы – 1/2". Размеры (высота х диаметр) изделия – 112 х 88, мм.

Пример применения

Условия эксплуатацииЗаводская настройка давления в воздушной камере – 3,5 бара , максимальное рабочее давление в защищаемом квартирном водопроводе – 10 бар , предельное давление при гидроударе – 20 бар , максимальная рабочая температура составляет +100°С . Заводская настройка обеспечивает защиту трубопроводов с номинальным рабочим давлением 3 бара. При использовании компенсатора в системах с другими параметрами следует перенастроить бак таким образом, чтобы давление в воздушной камере превышало номинальное на 0,5 бара.

Видеообзор на квартирный гаситель гидроударов Валтек VT.CAR19

Габариты гасителя гидравлических ударов Валтек VT.CAR19.I.04001

H - 112 мм Ø - 84 мм G - 1/2"

Указания по монтажу компенсатора гидроударов Валтек

Мембранный компенсатор гидроударов Valtec VT.CAR19.I.04001 рекомендуется устанавливать на трубопроводах, подводящих воду к приборам с малым временем перекрытия потока: рычажные водоразборные краны и смесители, шаровые краны, душевые переключатели, электромагнитные клапаны ( в том числе клапаны стиральных, посудомоечных машин и гидромассажных устройств) и т.п.

Допускается устанавливать один гаситель гидроударов на группу защищаемых приборов.

При коллекторной разводке трубопровода рекомендуется устанавливать гаситель на коллекторе.

При последовательной (тройниковой разводке) возможность установки гасителя на группу приборов следует проверять расчетом. В случае, когда расчетное давление при гидроударе превышает 20 бар, следует разделить трубопровод на отдельные защищаемые участки, на каждый из которых устанавливается свой гаситель.

Гаситель гидроударов Вальтэк может устанавливаться в любом монтажном положении. При этом следует обеспечить доступ для обслуживания ниппеля.

В случае установки в квартире одного гасителя гидроударов, его рекомендуется устанавливать после обратного клапана, установленного за водосчетчиком. В этом случае на водопроводе холодного водоснабжения гаситель гидроударов одновременно будет выполнять функцию устройства, компенсирующего тепловое расширение воды, нагревающейся при отсутствии водоразбора (например, в ночной период).
