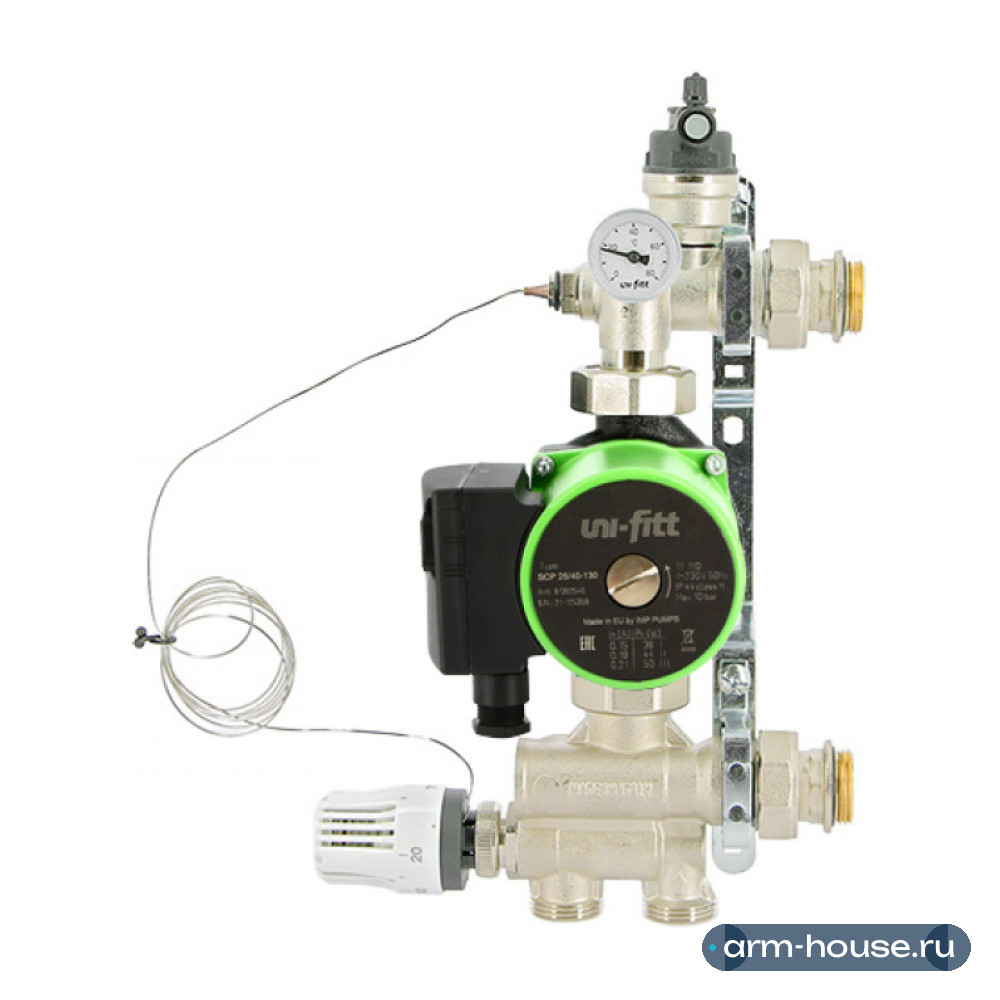

Насосно-смесительная группа Uni-Fitt Solomix 1" c насосом Uni-Fitt SCP 25/60 (арт. 470S1200) представляет собой компактный регулирующий модуль для водяных тёплых полов. Применяется для поддержания постоянной температуры подачи в контурах с низкотемпературным отоплением (тёплый пол или настенное отопление). Насосно-смесительная группа Uni-Fitt Solomix позволяет обслуживать системы тёплых полов площадью до 100-120 м 2 . Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления. Насосно-смесительная группа Uni-Fitt универсальна и может быть подключена как справа, так и слева к любому коллектору с межосевым расстояния 210 мм. Ниппели разъёмных соединений группы снабжены прокладкой O-Ring, что позволяет не использовать для них дополнительные уплотнительные материалы, ускоряя и упрощая монтаж.
Насосно-смесительный узел Uni-Fitt Solomix 470S1200 укомплектован насосом Uni-Fitt SCP 25/60-130 мощностью при 10°С - 18,8 кВт. Частоту вращение насоса можно задать 2480, 2750 или 2840 оборотов в минуту. Корпус насоса выполнен из серого чугуна, материал вала насоса - нержавеющая сталь.
Диапазон регулировки температуры в контуре составляет от +20°C до +65°C и поддерживается термостатическим вентилем с установленной на нём головкой с погружным датчиком. Температура подачи теплоносителя отображается на термометре, имеющем шкалу от 0°C до +80°C. В качестве рабочей среды может использоваться вода или антифриз с температурой до +90°C и давлением до 10 бар. Мощность узла составляет от 10 до 12,5 кВт.
Насосно-смесительный модуль Юни-Фитт Соломикс имеет габариты (ВхШхГ) 365х227х100 мм.
Комплектация
Верхний гидравлический блок;
Нижний гидравлический блок;
Крепёжная скоба коллекторной группы;
Крепёжная скоба смесительного узла;
Трёхходовой смесительный клапан с резьбой M30x1,5 для установки термостатической головки;
Байпасный настроечный клапан (от 0 до 5);
Гнездо для погружного температурного датчика на линии подачи;
Контрольный термометр (от 0 до +80°C);
Автоматический воздухоотводчик;
Термостатическая головка с погружным датчиком от 20 до 65°C;
Поворотные сливные вентили;
Циркуляционный насос Uni-Fitt SCP 25/60 Паспорт изделия.
Рекомендации по монтажу и эксплуатации
Подающий коллектор располагайте сверху.
Для корректной работы группы необходимо обеспечить минимальный перепад давления не менее 0,1 бара на подающем/обратном подключении к первичному контуру системы отопления (проще всего это условие достигается подключением группы в радиаторную систему как ещё один радиатор).
Насосно-смесительную группу SOLOMIX оптимально устанавливать слева от коллекторной группы, но возможна установка и справа.
Для правильной работы воздухоотводчика группы при заполнении системы нужно закрыть автоматический и открыть ручной воздухоотводчик. После заполнения необходимо закрыть ручной воздухоотводчик, закрутив его запорный элемент, и открыть автоматический клапан воздухоотводчика
Нагрев напольной системы отопления допускается только после созревания стяжки (не менее 28 дней, если стяжка цементная). Перед укладкой напольного покрытия необходимо запустить установку, устанавливая температуру теплоносителя 25 °C и поддерживать в течение трёх дней. Затем увеличивать на 5°C каждые три дня до достижения 50°C, которые следует поддерживать в течение четырёх дней.
Характеристики
Как установить
- ПоложениеВал циркуляционного насоса — строго горизонтально; стрелка на корпусе — по направлению потока.
- Краны и фильтрЗапорные краны с двух сторон для обслуживания и сетчатый фильтр перед насосом.
- Место в системеПо инструкции котла и насоса: на подаче или обратке; не в самой верхней точке, где собирается воздух.
- ЭлектрикаПодключение через автомат, для насосов в воде — с УЗО.
