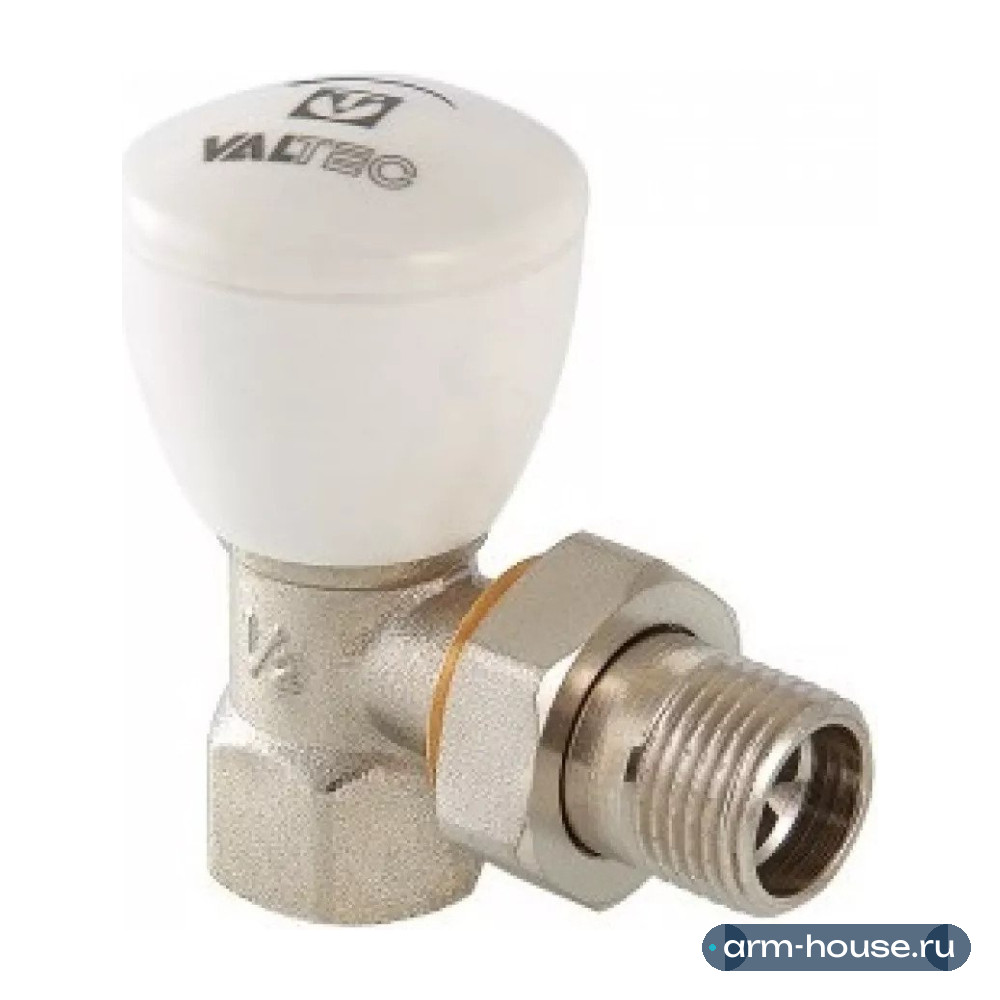

Угловой радиаторный клапан Valtec VT.007.N.04 предназначен для ручного плавного регулирования расхода теплоносителя через отопительный прибор. При замене регулировочной ручки на защитный колпачок может использоваться в качестве настроечного клапана. Наличие полусгона позволяет монтировать и демонтировать клапан без демонтажа трубопровода. Ремонтопригодный. Рабочая температура – до 110°С, давление – до 10 бар. Резьба присоединений – внутренняя/наружная, стандарта 1/2". Клапан может устанавливаться в любом монтажном положении. Вес изделия составляет 238 г.
Конструкция клапана VT.007.N
Корпус клапана (1) изготовлен из латуни CW617N методом горячей штамповки. К корпусу через уплотнительные прокладки из EPDM (2) и (6) присоединена латунная муфта вентильного узла (7) и патрубок полусгона (3) . Патрубок полусгона крепится к корпусу с помощью накидной гайки (4) . Латунный шток (8) с червячной резьбой приводит в движение латунный ползун (5) c золотником из EPDM (13) . Сальниковый узел решён в виде двух уплотнительных колец (9) из EPDM. Шток фиксируется на вентильной муфте с помощью пружинной скобы (10) . Для регулирующих вентилей применяется ручка из ABS-пластика (11) , крепящаяся к штоку с помощью оцинкованного стального винта (12) . При использовании клапана в качестве настроечного вместо регулировочной ручки (11) устанавливается защитный колпачок из ABS (13) (приобретается отдельно). Латунные детали (1),(3),(4) выполнены никелированными. Регулировка расхода производится вращением ручки.
Указания по монтажу и эксплуатации
Клапаны могут устанавливаться в любом монтажном положении. При монтаже клапана первым к трубопроводу или прибору присоединяется патрубок полусгона. Монтаж патрубка полусгона производится с помощью специального сгонного ключа. Для монтажа клапана не допускается использование рычажных ключей. Не допускается эксплуатация клапана со снятой пружинной скобой (9). Разборка клапана допускается только при слитом теплоносителе. Не допускается замораживание рабочей среды внутри клапана.
Характеристики
Как установить
- РазметкаРадиатор вешают под окном: примерно 10 см от пола, 10 см от подоконника и 3–5 см от стены — для свободной циркуляции воздуха.
- КронштейныКрепление к несущей стене строго по уровню; комплект кронштейнов — по весу и типу радиатора.
- АрматураТермостатический клапан на подаче, запорный — на обратке (или узел нижнего подключения), воздухоотводчик сверху.
- ПодключениеТрубы подключают без натяга, соединения уплотняют подходящим материалом.
