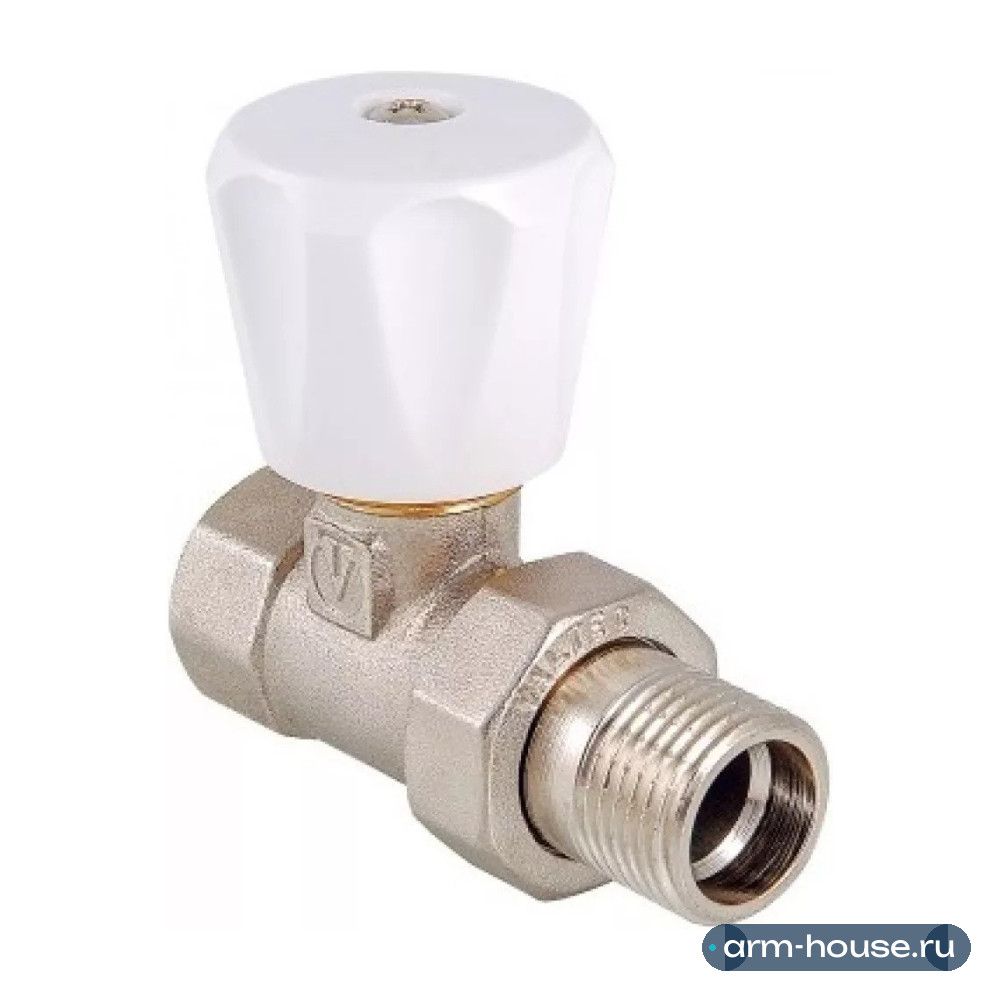

Компактный прямой радиаторный клапан Valtec VT.008.LN.04 предназначен для ручного плавного регулирования расхода теплоносителя через отопительный прибор. Клапан может использоваться на трубопроводах систем питьевого и хозяйственно- питьевого назначения, горячего водоснабжения, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам клапана. При замене регулировочной ручки на защитный колпачок может использоваться в качестве настроечного клапана. Наличие полусгона позволяет монтировать и демонтировать клапан без демонтажа трубопровода. Клапан является ремонтопригодным. Рабочая температура – до 110°С, давление – до 10 бар. Резьба присоединений – внутренняя/наружная, стандарта 1/2". Клапан может устанавливаться в любом монтажном положении. Вес изделия составляет 204 г.
Конструкция
Корпус клапана (9) изготовлен из латуни CW617N методом горячей штамповки. К корпусу через уплотнительные прокладки из EPDM (5) и (10) присоединена латунная муфта вентильного узла (4) и патрубок полусгона (12) . Патрубок полусгона крепится к корпусу с помощью накидной гайки (11) . Латунный шток (2) с червячной резьбой приводит в движение латунный ползун 6 c золотником из EPDM (8) . Сальниковый узел решён в виде двух уплотнительных колец (3) из EPDM. Шток фиксируется на вентильной муфте с помощью пружинной скобы (условно не показана). Для регулирующих вентилей применяется ручка из ABS-пластика (1) , крепящаяся к штоку с помощью оцинкованного стального винта. Регулировка расхода производится вращением ручки.
Габариты
Размер резьбы - 1/2" Длина A - 45 мм Высота B - 56 мм Длина C - 21 мм Высота D - 14 мм
Указания по монтажу и эксплуатации
Клапан может устанавливаться в любом монтажном положении. При монтаже клапана первым к трубопроводу или прибору присоединяется патрубок полусгона. Монтаж патрубка полусгона производится с помощью специального сгонного ключа. Для монтажа клапана не допускается использование рычажных ключей. При монтаже клапана не превышайте максимально допустимые крутящие моменты. Клапаны должны эксплуатироваться при давлении и температуре, изложенных в таблице технических характеристик. Не допускается эксплуатация клапана со снятой пружинной скобой. Разборка клапана допускается только при слитом теплоносителе. Не допускается замерзание рабочей среды внутри клапана.
Характеристики
Как установить
- РазметкаРадиатор вешают под окном: примерно 10 см от пола, 10 см от подоконника и 3–5 см от стены — для свободной циркуляции воздуха.
- КронштейныКрепление к несущей стене строго по уровню; комплект кронштейнов — по весу и типу радиатора.
- АрматураТермостатический клапан на подаче, запорный — на обратке (или узел нижнего подключения), воздухоотводчик сверху.
- ПодключениеТрубы подключают без натяга, соединения уплотняют подходящим материалом.
