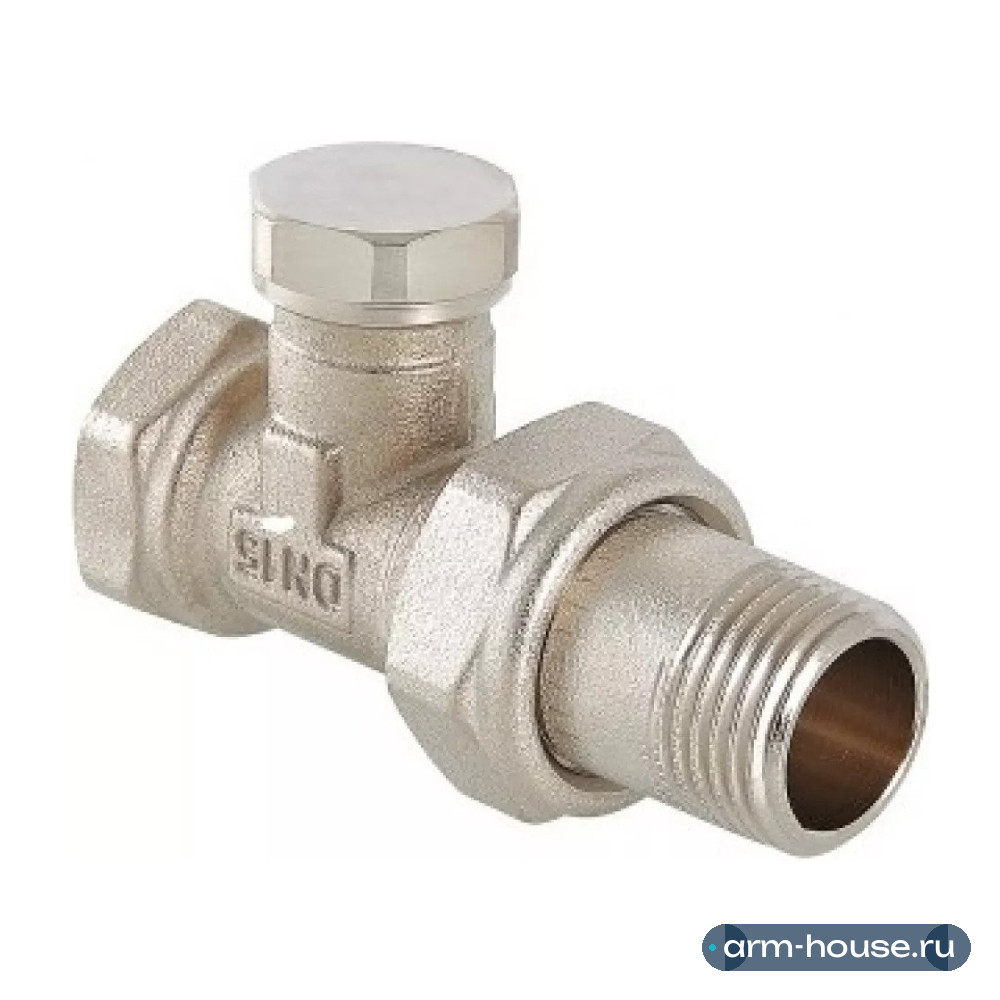

Прямой радиаторный клапан Valtec VT.020.N.05 предназначен для настройки расхода теплоносителя через отопительный прибор при балансировке системы. Наличие полусгона позволяет монтировать и демонтировать клапан без демонтажа трубопровода. Пропускная способность клапана не зависит от направления потока. Рабочая температура – до 120°С, давление – до 10 бар. Резьба присоединений – внутренняя/наружная, стандарта 3/4". Клапан может устанавливаться в любом монтажном положении и с любым направлением потока среды. Латунная заглушка предохраняет клапан от несанкционированного вмешательства в монтажную настройку. Вес изделия составляет 288 г.
Конструкция клапана VT.020.N
1 - корпус из латуни CW617N 2 - заглушка из латуни CW617N 3 - накидная гайка из латуни CW617N 4 - патрубок резьбовой из латуни CW617N 5 - плунжер из латуни CW614N 6 - золотниковый уплотнитель из EPDM Sh70 7 - сальниковое кольцо из EPDM Sh70 8 - прокладка заглушки из паронита
Указания по монтажу и эксплуатации
Клапаны могут устанавливаться в любом монтажном положении. При монтаже клапана первым к трубопроводу или прибору присоединяется патрубок полусгона. Перед монтажом полусгона необходимо удостовериться в наличии и целостности резинового уплотнительного кольца. Монтаж патрубка полусгона производится с помощью специального сгонного ключа. После монтажа система, в которой установлено изделие, должна быть подвергнута гидравлическим испытаниям давлением, в 1,5 раз превышающим расчетное рабочее давление в системе. Клапан устанавливается на выходе из отопительного прибора. Регулировка клапана осуществляется шестигранным торцевым ключом S6 при снятой заглушке клапана. После настройки заглушка устанавливается на место. При установке клапана на отопительные приборы в однотрубных системах отопления, перед клапаном обязательно должен устраиваться обводной участок (байпас). Установка запорной и регулирующей арматуры на байпасе не допускается. Не допускается замораживание рабочей среды внутри клапана.
Характеристики
Как установить
- РазметкаРадиатор вешают под окном: примерно 10 см от пола, 10 см от подоконника и 3–5 см от стены — для свободной циркуляции воздуха.
- КронштейныКрепление к несущей стене строго по уровню; комплект кронштейнов — по весу и типу радиатора.
- АрматураТермостатический клапан на подаче, запорный — на обратке (или узел нижнего подключения), воздухоотводчик сверху.
- ПодключениеТрубы подключают без натяга, соединения уплотняют подходящим материалом.
