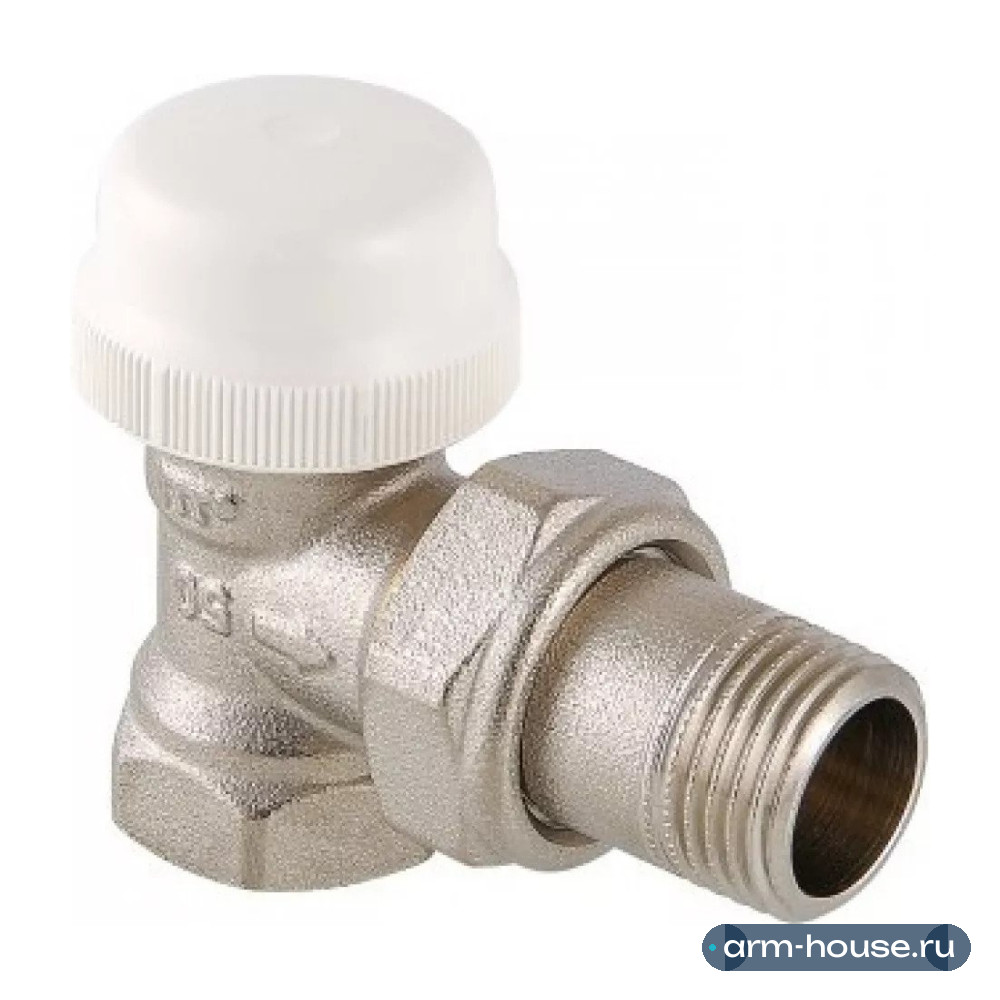

Угловой термостатический клапан Valtec VT.031.N.04 предназначен для ручного или автоматического регулирования расхода теплоносителя через отопительный прибор. Во втором случае комплектуется термостатической головкой или сервоприводом, управляемым комнатным термостатом или контроллером. Использование регулирующих клапанов VALTEC c термостатической головкой позволяет автоматически поддерживать заданную температуру в помещении с точностью до 1°С. Наличие полусгона даёт возможность монтировать и демонтировать клапан без демонтажа трубопровода. Ремонтопригодный. Рабочая температура – до 110°С, давление – до 10 бар. Резьба трубных присоединений – внутренняя/наружная, 1/2", для термостатической головки или сервопривода – наружная, М30 x 1,5. Вес изделия составляет 230 г.
Конструкция
1 - корпус из латуни CW617N 2 - накидная гайка из латуни CW617N 3 - резьбовой патрубок полусгона из латуни CW617N 4 - уплотнительное кольцо полусгона из EPDM 5 - вентильная головка из латуни CW614N 6 - золотник из EPDM 7 - уплотнительное кольцо вентильной головки из EPDM 8 - шток из нерж.стали AISI 304 9 - сальниковая втулка штока из латуни CW614N 10 - колпачок из пластика ABS 11 - пружина из нерж.стали AISI 304
Указания по монтажу
Клапан должен монтироваться таким образом, чтобы на него не передавались продольные, поперечные усилия и моменты от трубопровода. При использовании термостатической головки или сервопривода, колпачок ручной регулировки должен быть снят. Направление потока теплоносителя должно совпадать с направлением стрелки на корпусе клапана. Терморегулятор устанавливается на входе теплоносителя в нагревательный прибор. Использование при монтаже клапана рычажных ключей не допускается. Клапан может регулироваться вручную, термоголовкой или сервоприводом. Клапаны могут устанавливаться в любом монтажном положении. При монтаже клапана первым к отопительному прибору присоединяется патрубок полусгона. Перед монтажом полусгона необходимо удостовериться в наличии и целостности резинового уплотнительного кольца. Монтаж патрубка полусгона производится с помощью специального сгонного ключа. Накидную гайку полусгона после затяжки вручную следует довернуть ключом не более, чем на ? оборота. Перед установкой термостатической головки , ее следует настроить в положение наибольшего открытия. Муфтовые соединения должны выполнять с использованием в качестве уплотнительных материалов ФУМ (фторопластовый уплотнительный материал) или сантехнической полиамидной нити. Перед запуском в эксплуатацию система отопления должна быть подвергнута гидравлическим испытаниям давлением, в 1,5 раза превышающем рабочее.
Указания по эксплуатации
При установке клапана на отопительные приборы в однотрубных системах отопления, перед клапаном обязательно должен устраиваться обводной участок (байпас). Установка запорной и регулирующей арматуры на байпасе не допускается. При протечке по штоку, уплотнительное кольцо шток-гильзы может быть заменено без спуска теплоносителя из системы. Дальнейшая разборка клапана допускается только при слитом теплоносителе. Не допускается замерзание рабочей среды внутри клапана.
Характеристики
Как установить
- РазметкаРадиатор вешают под окном: примерно 10 см от пола, 10 см от подоконника и 3–5 см от стены — для свободной циркуляции воздуха.
- КронштейныКрепление к несущей стене строго по уровню; комплект кронштейнов — по весу и типу радиатора.
- АрматураТермостатический клапан на подаче, запорный — на обратке (или узел нижнего подключения), воздухоотводчик сверху.
- ПодключениеТрубы подключают без натяга, соединения уплотняют подходящим материалом.
