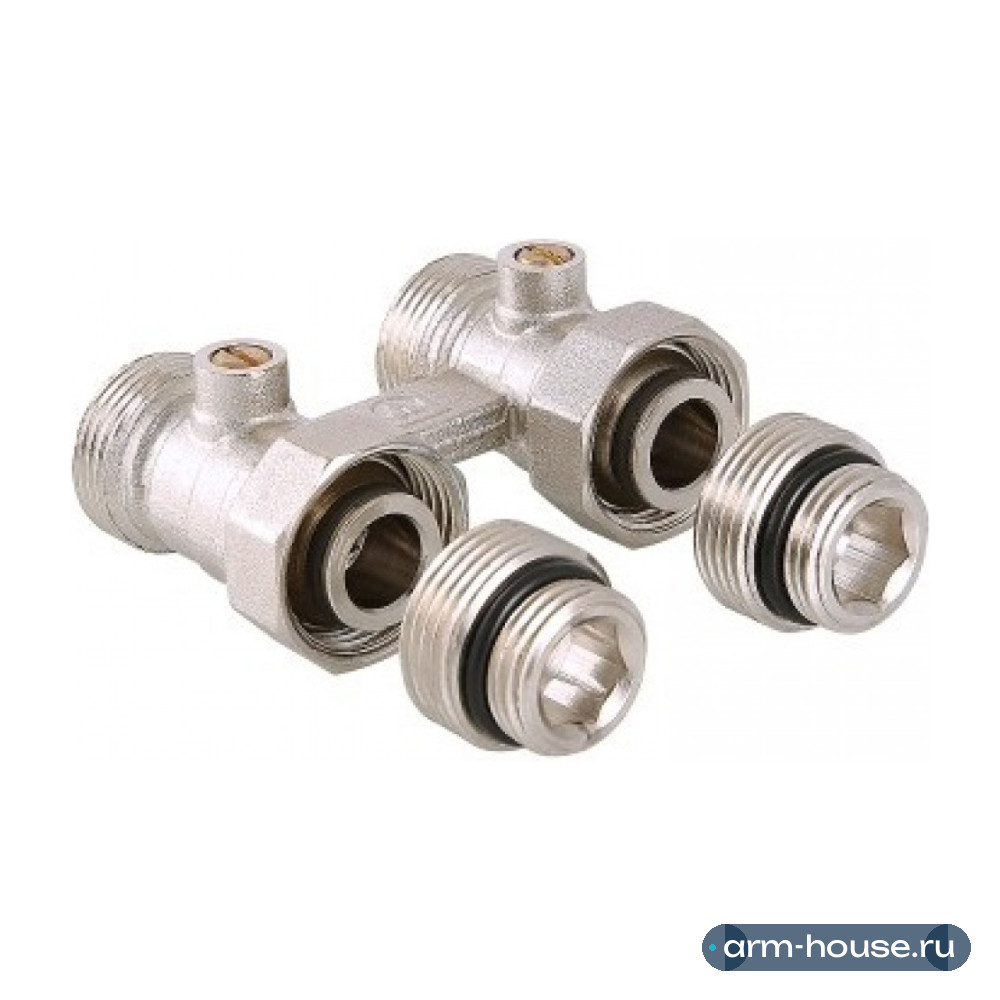

Прямой узел нижнего подключения Valtec VT.345K.N представляет собой Н-образный клапан, предназначенный для нижнего подключения отопительных приборов при расположении присоединительных патрубков с межосевым расстоянием 50 мм к стальным, медным, полипропиленовым, пластиковым и металлополимерным трубопроводам. Модификация для двухтрубных систем отопления. Клапан снабжён шаровыми затворами для перекрытия потока. Резьба патрубков для присоединения труб – наружная, 3/4", под фитинг стандарта «евроконус». Патрубки для подключения к радиатору – с накидной гайкой, резьба – внутренняя, 3/4", стандарта «евроконус». В комплекте – самоуплотняющиеся переходники на наружную резьбу диаметром 1/2" VT.AVK01. Рабочая температура – до 120°С, давление – до 10 бар. Применение узла позволяет выполнить подключение радиатора компактно, эстетично и быстро.
Фитинги для присоединения к трубопроводу
Пластиковые трубы VT.4410 Металлополимерные трубы VT.4420, VTc.712E Медные трубы VT.4430 Полипропиленовые трубы VTp.708Е
Конструкция
1 - корпус 2 - запорный шар 3 - накидная гайка 4 - седельное кольцо 5 - уплотнительное кольцо 6 - патрубок 7 - резьбовой переходник 8 - шток 9 - уплотнительное кольцо
Указания по монтажу
Клапан должен монтироваться таким образом, чтобы на него не передавались продольные, поперечные усилия и моменты от трубопровода. Использование при монтаже клапана рычажных ключей не допускается. Для присоединения к отопительной сети рекомендуется использовать фитинги с переходом на «евроконус». Переходники VT. AVK 01 монтируются с помощью шестигранного ключа SW12. Присоединение клапана к трубопроводам следует производить в соответствии с направлением потока рабочей среды, указанном в паспорте отопительного прибора. После монтажа системы необходимо произвести её гидравлическое испытание статическим давлением, в 1,5 раз превышающим расчетное рабочее давление в системе.
Указания по эксплуатации
Не допускается использовать клапаны для регулировки потока теплоносителя. При установке клапанов в однотрубные системы перед ними должен быть предусмотрен замыкающий участок (байпас) Разборка клапана не допускается. Не допускается замораживание рабочей среды внутри клапана. При осушении системы на зимний период , шаровые краны следует оставлять в полуоткрытом положении, чтобы между шаровым затвором и корпусом клапана не осталось жидкости.
Характеристики
Как установить
- РазметкаРадиатор вешают под окном: примерно 10 см от пола, 10 см от подоконника и 3–5 см от стены — для свободной циркуляции воздуха.
- КронштейныКрепление к несущей стене строго по уровню; комплект кронштейнов — по весу и типу радиатора.
- АрматураТермостатический клапан на подаче, запорный — на обратке (или узел нижнего подключения), воздухоотводчик сверху.
- ПодключениеТрубы подключают без натяга, соединения уплотняют подходящим материалом.
