Группа безопасности котла Uni-Fitt 250S4530 из стали (до 50 кВт, 1", 3 бар) используется для защиты бытовых систем отопления (отопительных котлов мощностью до 50 кВт) от превышения давления, отображения давления в системе и удаления воздуха из неё .
Условия эксплуатации Группа безопасности котла Uni-Fitt 250S4530 (до 50 кВт, 1", 3 бар, сталь) может использоваться с водой и растворами гликолей. Допустимая температура рабочей среды от 0°C до +80°C. Рабочее давление 3 бара. Максимальная мощность системы отопления (совместимого котла) - 50 кВт.
Конструкция

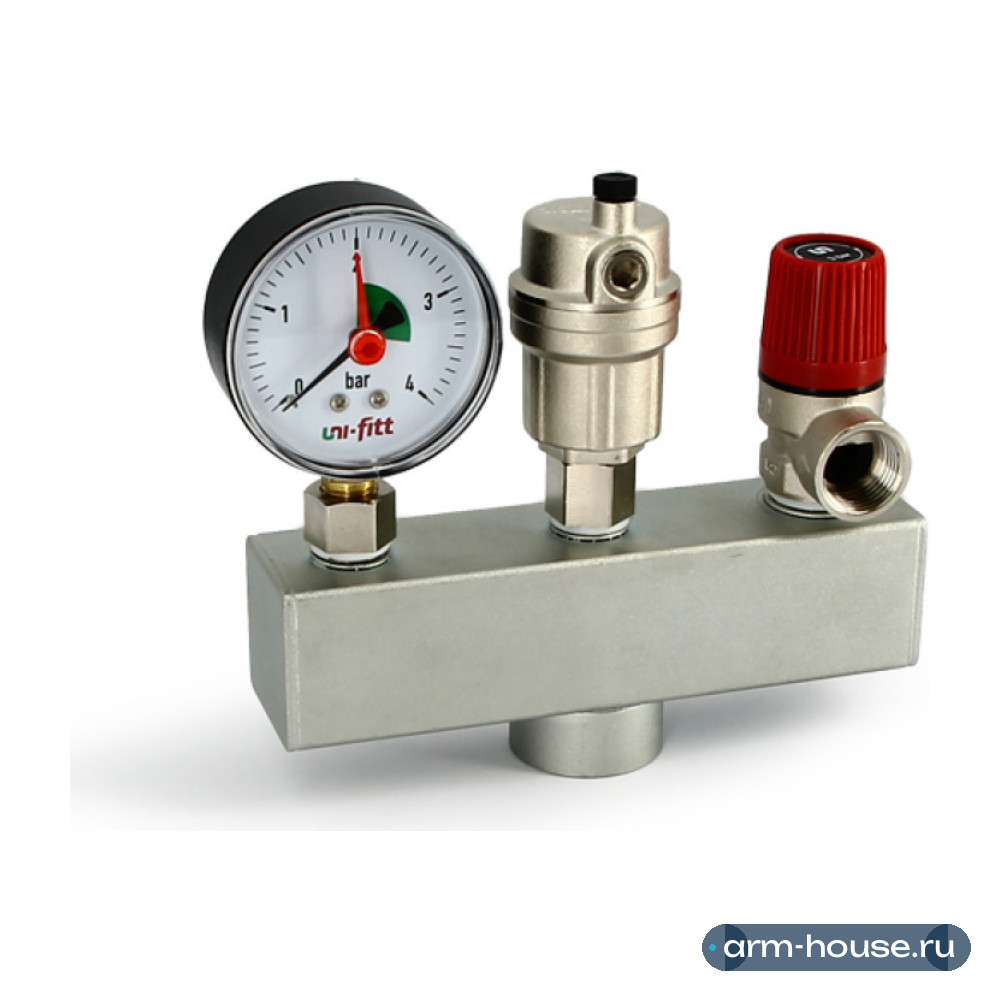

Группа безопасности котла Uni-Fitt 250S4530 состоит из корпуса (5) с установленным на нём предохранительным клапаном (4) , воздухоотводчиком (2) и манометром (1) . Воздухоотводчик и манометр установлены через отсечные клапаны (3) , позволяющие их демонтаж без слива системы.
Габариты группы безопасности котла Uni-Fitt 250S4530
L - 180 мм H - 174 мм A - 50 мм G - 1" G1 - 1/2"
Указания по монтажу группы безопасности котла Юни-Фитт
Группа безопасности устанавливается в непосредственной близости от котла на подающем трубопроводе таким образом, чтобы воздухоотводчик находился в строго вертикальном положении.
Между трубопроводом и группой безопасности не должно быть никакой запорной арматуры.
В случае подключения сбросного отверстия предохранительного клапана к системе канализации необходимо производить подключение с разрывом струи для визуального контроля срабатывания.
Установка и демонтаж изделия, а также любые операции по ремонту должны производиться при отсутствии давления в системе.
Муфтовые соединения должны выполняться с использованием уплотнительных материалов.
Перед установкой группы безопасности трубопровод должен быть очищен от окалины и ржавчины. Системы отопления, трубопроводы котельных по окончании их монтажа должны быть промыты водой до выхода ее без механических взвесей.
Группа безопасности должна быть надежно закреплена на трубопроводе, подтекание рабочей жидкости по резьбовой части не допускается.
После монтажа обязательно проведите манометрическое испытание герметичности системы. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.
Указания по эксплуатации группы безопасности котла Uni-Fitt 250S4530 Для обеспечения работоспособности воздухоотводчика необходимо открутить (но не снимать) его колпачок. В процессе эксплуатации необходимо проводить периодическую проверку (не менее одного раза в шесть месяцев) срабатывания предохранительного клапана. Для этого ручку клапана следует повернуть по часовой стрелке до щелчка. При заполнении воздухоотводчик группы безопасности рекомендуется закрыть, а выпуск воздуха из системы производить через специальный кран, врезанный в верхнюю точку системы. Для отключения воздухоотводчика его колпачок следует закрутить до упора.
Характеристики
