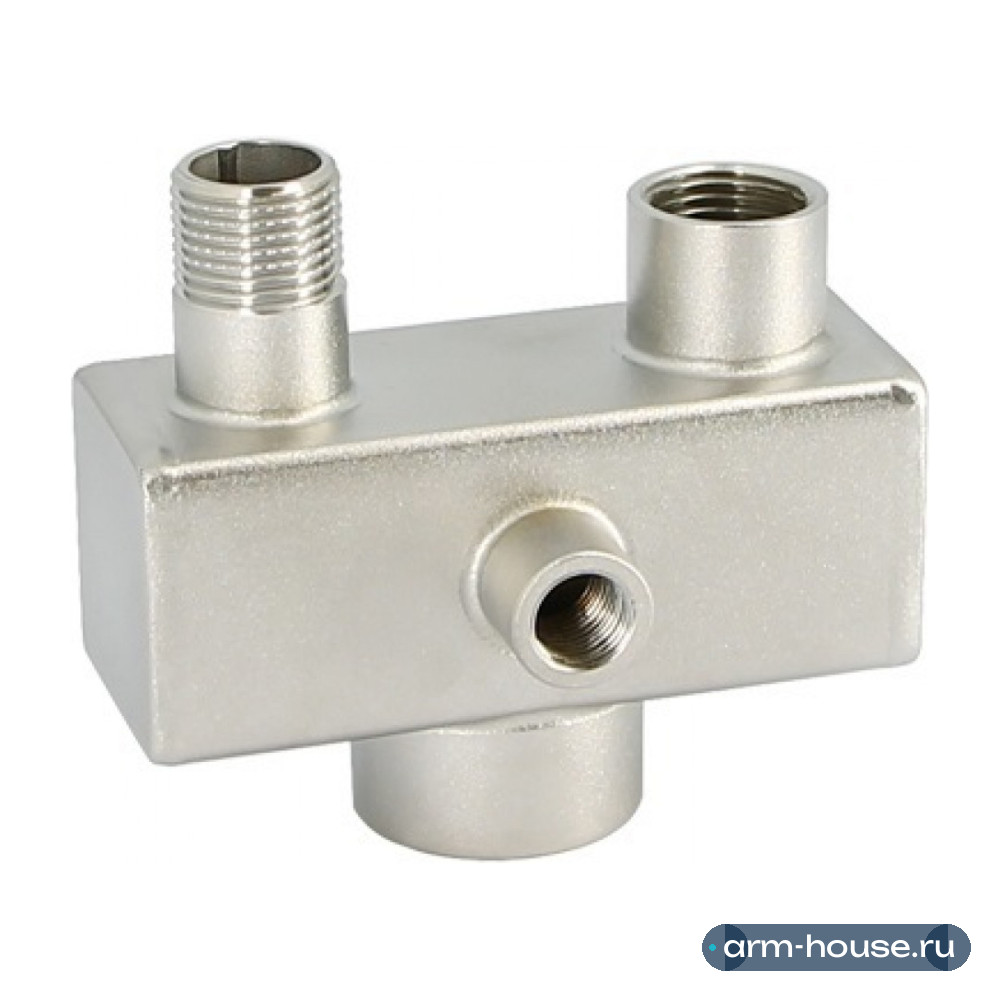

Корпус для группы безопасности котла Uni-Fitt 1" из нержавеющей стали (250S4500) предназначен для самостоятельной комплектации автоматическим воздухоотводчиком, манометром, предохранительным клапаном и последующей установкой на подающей линии напольного котла без установки какой-либо запорной арматуры.
Используются для защиты бытовых систем отопления от превышения давления, показа давления в системе и удаления воздуха из неё.
Условия эксплуатацииКорпус для группы безопасности котла Uni-Fitt 1" (250S4500) может использоваться в системах мощностью до 50 кВт с водой и растворами гликолей (с концентрацией до 50%). Допустимая температура рабочей среды до +110°C . Максимальное рабочее давление 6 бар .
Конструкция
1 - Корпус (нерж. сталь AISI 304) 2 - Подключение к подающей линии (нерж. сталь AISI 304) 3 - Подключение манометра (нерж. сталь AISI 304) 4 - Подключение воздухоотводчика (нерж. сталь AISI 304) 5 - Подключение предохранительного клапана (нерж. сталь AISI 304)
Габариты корпуса для группы безопасности Uni-Fitt 250S4500
A - 50 мм B - 100 мм C - 20 мм D - 60 мм E - 40 мм H - 90 G - 1" G1 - 1/2" G2 - 1/4"
Указания по монтажу группы безопасности котла ЮниФитт (арт. 250S4500)
При комплектации группы рекомендуется использование отсекающего клапана, позволяющего демонтировать воздухоотводчик без слива теплоносителя. Резьбовые соединения должны выполняться с использованием уплотнительных материалов.
Укомплектованная и собранная группа безопасности устанавливается в непосредственной близости от котла на подающем трубопроводе таким образом, чтобы воздухоотводчик находился в строго вертикальном положении.
Между трубопроводом и группой безопасности не должно быть никакой запорной арматуры.
В случае подключения сбросного отверстия предохранительного клапана к системе канализации необходимо производить подключение с разрывом струи для визуального контроля срабатывания. Установка и демонтаж изделия, а также любые операции по ремонту должны производиться при отсутствии давления в системе.
Перед установкой группы безопасности трубопровод должен быть очищен от окалины и ржавчины. Муфтовые соединения должны выполняться с использованием уплотнительных материалов. Системы отопления, трубопроводы котельных по окончании их монтажа должны быть промыты водой до выхода её без механических взвесей.
Группа безопасности должна быть надёжно закреплена на трубопроводе, подтекание рабочей жидкости по резьбовой части не допускается. После монтажа обязательно проведите манометрическое испытание герметичности системы. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.
