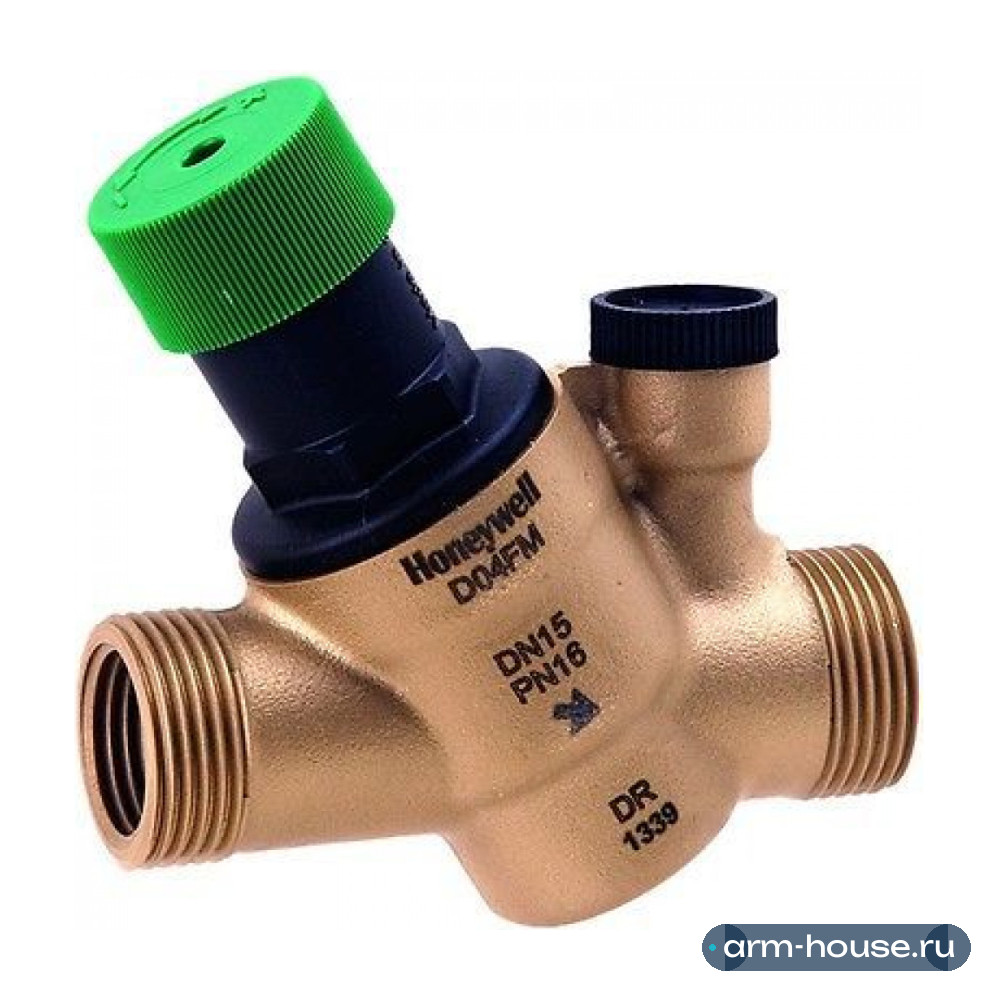

Редуктор давления Honeywell D04FM 3/4" A является наиболее доступным устройством в линейке редукционных клапанов Honeywell-Braukmann. Однако простота конструкции не мешает ему обеспечивать выходное давление в заданных пределах. На корпусе предусмотрено посадочное гнездо для подключения манометра с присоединительным размером 1/4", при помощи которого можно отслеживать давление на выходе. Регулирующая пружина клапана не имеет контакта с водой. Перепады давления на входе не влияют на уровень давления на выходе. Поддержание выходного давления на постоянном уровне сводит к минимуму шум потока воды. Пропускная способность редуктора (kvs) составляет 1,9 м 3 /час. Весит изделие 330 г.
Применение
Клапан понижения давления "Хоневелл" D04FM 3/4" A предохраняет оборудование от избыточного в системах горячего и холодного водоснабжения с температурой воды до +70°C и максимальным давлением до 16 бар. Минимальный перепад между входным и выходным давлением должен составлять 1 бар. Установка редукционного клапана позволяет избежать повреждений, вызванных избыточным давлением, и уменьшить расход воды. С помощью клапана понижения давления можно также поддерживать постоянный уровень установленного давления на выходе даже при наличии скачков входного давления.
Конструкция редуктора D04FM 1/2
корпус из никелированной латуни; 2 патрубка, снабжённых внутренней (3/4") и наружной (1") резьбой; отверстие для манометра 1/4"; вкладыш клапана с диафрагмой; регулировочная пружина; настроечная ручка зелёного цвета. Манометр приобретается отдельно.
Принцип работы
Редуктор D04FM работает по принципу уравнивания усилий. Усилие диафрагмы направленно против силы распрямления пружины. Если впускное давление, а вместе с ним диафрагма, уменьшается в результате забора воды, то большее давление пружины вызывает открытие клапана. Выпускное давление повышается до тех пор, пока усилия диафрагмы и пружины вновь не уравняются. Скачки давления на входе не оказывают влияния на давление, установленное на выходе.
Указания по монтажу и эксплуатации
Редуктор нужно устанавливать на горизонтальных трубопроводах колбой вниз. Не допускайте перекосов и изгибающего напряжения. Направление потока должно совпадать с направлением стрелки на корпусе редуктора. Место установки должно быть защищено от замораживания. Манометр должне быть легкодоступен для наблюдения. Оборудование системы должно быть защищено предохранительным клапаном. Если требуется максимальная защита от грязи, установите перед редуктором фильтр тонкой очистки. После редуктора необходимо предусмотреть прямой участок трубопровода (зону успокоения) не менее 5xDN. Плановое техобслуживание рекомендуется проводить 1 раз в 1-3 года в зависимости от состояния редуктора.
Характеристики
