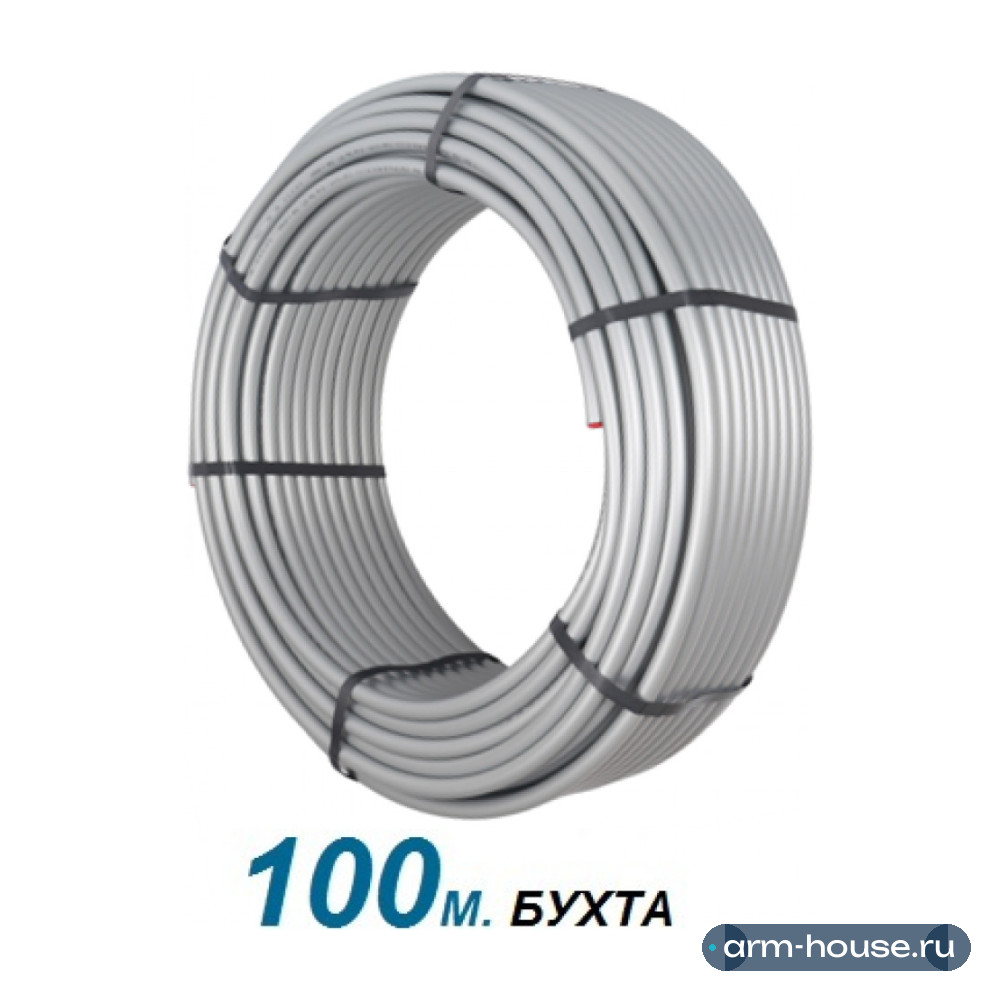

Труба стабильная Stout 16 x 2.6 мм. серая бухта 100 м.PE-Xc/Al/PE-Xc с (SPS-0001-001626) - 1м

В результате сшивки трубы приобретают принципиально новые уникальные физико-химические свойства, среди которых:

возможность использования при высоких температурах и давлениях рабочей среды;

малая шероховатость внутренней поверхности и, как следствие, низкие затраты энергии на перемещение среды и незначительное шумообразование;

практически полное отсутствие образования отложений на стенках внутри трубы;

трубы в рабочем диапазоне температур при монтаже и эксплуатации не выделяют в окружающую среду токсичные вещества и не оказывают вредного влияния на организм человека при непосредственном контакте;

стойкость к коррозии и воздействию агрессивных сред;

инертность к блуждающим токам;

лёгкость и простота монтажа;

возможность замоноличивания в строительные конструкции и стяжку пола;

срок службы более 50 лет.

Конструкция

Труба из сшитого полиэтилена PE-Xc/Al/PE-Xc является пятислойной:

Внутренний основной «несущий» слой, контактирующий с перемещаемой средой, выполнен из высокопрочного материала – сшитого полиэтилена PE-Xc. Его толщина составляет более 3/4 от полной толщины стенки трубы.

Средний, барьерный (кислородозащитный) слой, выполнен из алюминиевой ленты, сваренной встык вольфрамом в среде инертных газов по технологии TIG – Tungsten Inert Gas (Welding). Алюминиевый слой увеличивает прочность трубы, полностью предотвращает диффузию кислорода из окружающего воздуха в перемещаемую по трубопроводу среду, сдерживает линейные расширения полимерных слоев трубы, защищает от ультрафиолетовых воздействий.

Наружная поверхность трубы PE-Xc/AL/PE-Xc серого цвета.

Две клеевые прослойки сввязывают свои PE-Xc со слоем из алюминиевого сплава. Многократные перепады температуры не вызовут расслоения металлополимера..

Указания по монтажу

Монтаж труб должен осуществляться сертифицированными специалистами, прошедшими обучение по трубным системам STOUT.

Монтаж труб должен выполняться при температуре окружающей среды не ниже 0°С (СП 41-109-2005) специально предназначенным для этого инструментом.

В качестве соединительных элементов необходимо использовать аксиальные фитинги с надвижной гильзой Stout.

Бухты труб, хранившиеся или транспортировавшиеся при температуре ниже 0°С, перед монтажом должны быть выдержаны в течение 24 ч при температуре не ниже 10°С.

Не допускаются деформация (сплющивания и перелом) трубы во время монтажа. Участок трубы, подвергшейся деформации, должен быть удалён.

Прокладку трубы следует проводить, не допуская растягивающих напряжений. Свободные концы труб необходимо закрывать заглушками во избежание попадания внутрь грязи и мусора. Способ прокладки трубопроводов систем отопления должен обеспечивать лёгкую замену их при ремонте.

При монтаже системы тёплого пола, заливка бетонным раствором осуществляется только после проведения гидравлических испытаний на герметичность. Труба при заливке должна находиться под давлением 3 бара.

Минимальная высота цементной стяжки раствора над поверхностью трубы должна быть не менее 3 см. от верхнего края трубы. При скрытой прокладке труба PE-Xa должна быть защищена гофротрубой ПНД или теплоизоляцией, кроме напольного отопления.

При скрытой прокладке трубопроводов следует предусматривать люки в местах расположения разборных соединений и арматуры.

Допускается открытая прокладка в местах, где исключается их механическое, термическое повреждение и прямое воздействие ультрафиолетового излучения на трубы.

Уклоны трубопроводов воды, следует принимать не менее 0,002. Отдельные участки трубопроводов при скорости движения воды в них не менее 0,25 м/с при необходимости допускается прокладывать без уклона.

Порядок монтажа

Обрежьте трубу перпендикулярно её оси с помощью подходящего трубореза.

Наденьте монтажную (надвижную) гильзу на трубу.

Вставьте расширитель соответствующих размеров в трубу до конца и полностью расширьте диаметр трубы.

Убедитесь, что маркировка на втулке находится на противоположной стороне от среза трубы.

Установите штуцер фитинга в трубу.

Наденьте трубу на фитинг.

Проверьте, чтобы гильза дошла до буртика фитинга. При выполнении данной процедуры не допускается использовать смазку.
