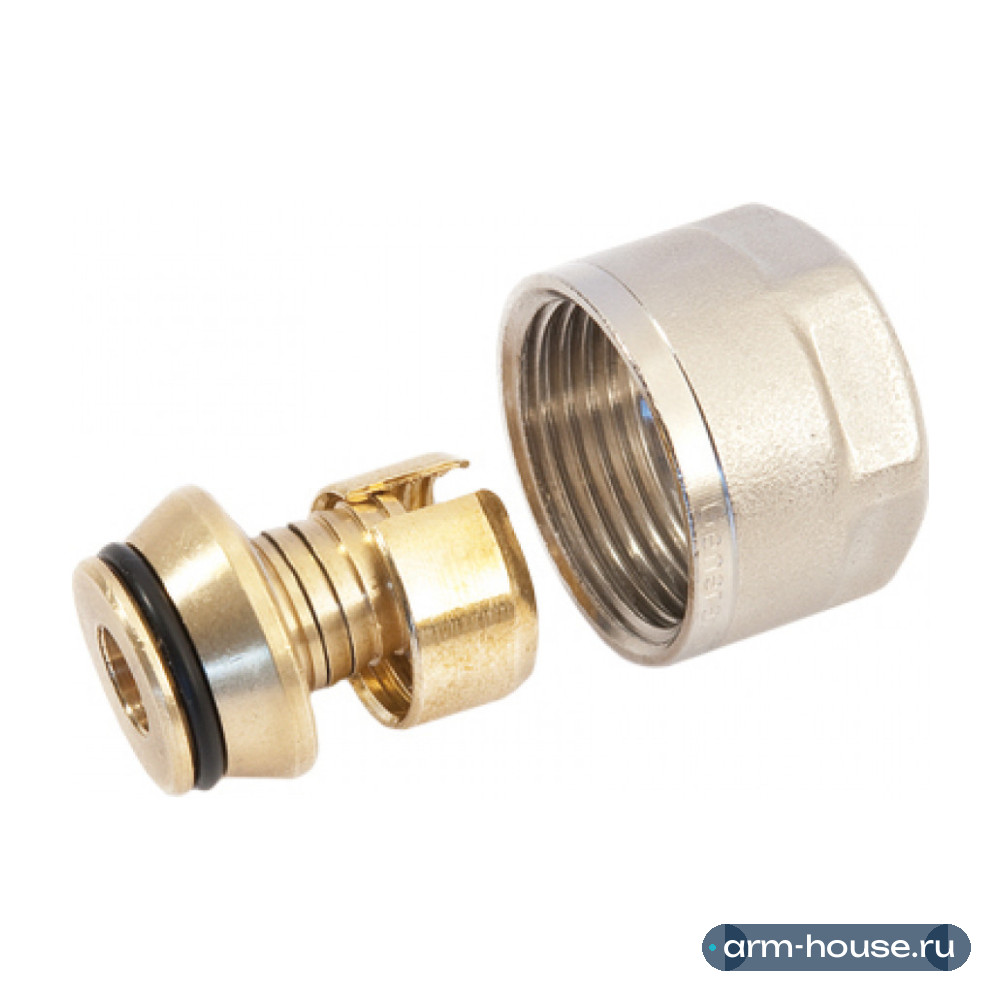

Фитинг компрессионный Stout для труб 16х2.2х3/4" для трубы серая PEX (SFC-0020-001622) является универсальным и используется в системах питьевого водоснабжения и отопления. Фитинг выполнен из высококачественной латуни по стандарту UNI EN 12165 (- CW617N - CuZn40Pb2:ЛС 59-1 Латунь водопроводная). Фитинг обеспечивают повышенную надёжность соединений системы, потому что имеют полный упорный буртик.
Конструкция
1 - уплотнительное кольцо; 2 - штуцер; 3 - обжимное кольцо; 4 - накидная гайка.
Фитинги SFC-0020 состоят из трёх элементов: штуцера (2) с коническим торцом, обжимного разрезного кольца (3) и накидной гайки (4). На штуцере имеются
кольцевые углубления, а со стороны конуса надето уплотнительное кольцо (1). При
накручивании гайки на выходной элемент соединяемого с трубой распределительного коллектора
разрезное кольцо стягивается, обжимая трубу на штуцере фитинга.
Габариты
A - 16 мм B - 23 мм C - 11,6 мм SW - 27 мм
Указания по монтажу
Компрессионные фитинги имеют разборное соединение, и поэтому должны размещаться
в доступных для ревизии местах.
Компрессионные фитинги замоноличивать в конструкции пола и стен строго запрещено.
Монтаж фитинга производится обычным гаечным ключом с открытым зевом без применения
специальных инструментов.
Проверка соединений на герметичность осуществляется в течение 30 минут давлением воды
в трубопроводе, в 1,5 раза превышающим рабочее, но не менее 6 бар. При обнаружении протечки
следует осторожно подтянуть накидную гайку на 1/4 оборота.
Порядок монтажа
Проверьте отсутствие дефектов на трубе и деталях фитинга, обращая особое внимание на сохранность
конусной поверхности и уплотнительного кольца.
Обрежьте трубу перпендикулярно её оси специальным инструментом.
Наденьте накидную гайку на трубу резьбой в сторону её обрезанного конца.
Наденьте обжимное кольцо на трубу.
Вставьте штуцер в трубу до упора.
Придвиньте обжимное кольцо к концу трубы.
Приставьте трубу с фитингом к ответному штуцеру оборудования, например к выходу распределительного коллектора Stout, соблюдая их соосность.
Характеристики
Как установить
- СхемаСначала схема разводки: коллекторная (каждый прибор отдельной трубой) или тройниковая.
- ИнструментДля каждой системы — свой: пресс-клещи, расширитель для аксиальных фитингов, паяльник для полипропилена.
- Резка и калибровкаТрубу режут строго под прямым углом и калибруют торец, иначе соединение может течь.
- КреплениеТрубы крепят хомутами с шагом по рекомендации производителя и оставляют место для температурного расширения.
